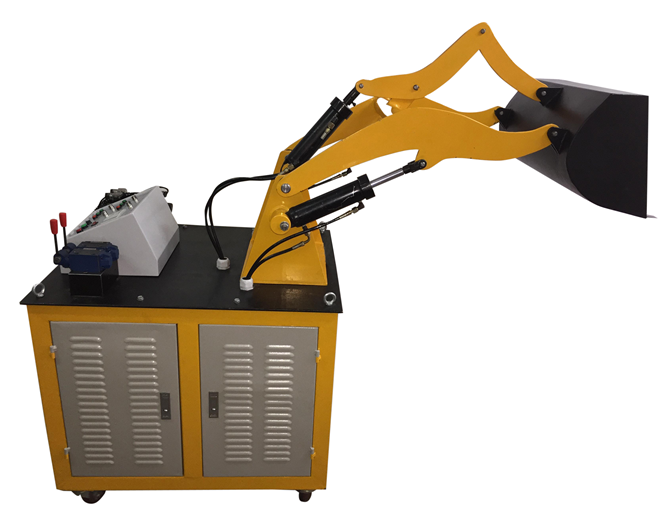

LG-GYY-C1型 裝載機液壓系統與PLC控制實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓裝載機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。
二、技術參數
1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓泵站：
（1）系統額定壓力6.3MPa；
（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。
6、電器控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。
7、總規格尺寸：1500×650×1400（mm）
三、性能及特點
1、裝載機液壓系統與PLC控制實訓裝置主要由裝載機實訓臺、液壓泵站、液壓元件和
手動控制器件、可編程控制器（PLC）等組件組成。
2、裝載機實訓臺為鐵質雙層亞光密紋噴塑結構。
3、電氣操作在控制臺上方，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，
牢固性強。
4、裝載機械是按照實物的結構與縮小比例制作模擬現場操作,能夠真實地體現機械的
實際工況，使學生在實踐中了解機械的各部件結構及工作原理，
5、實訓控制采用手動控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活
實現其功能。
6、液壓部件采用膠管連接, 液壓元件采用工業液壓元件；
7、泵站采用電機—泵一體化結構，增加性能的穩定性，同時減小使用過程中的噪音；
8、工作電壓AC380V，對地漏電保護，電器控制采用直流24V，有過壓保護，防止誤操
作損壞設備
四、主要功能
1、 裝載機機構及工作原理觀摩、拆裝實驗；
2、 液壓工業應用領域的認識與了解；
3、 液壓回路的搭接實訓等；
4、 可完成鏟斗轉動、動臂升降等動作；
五、裝載機液壓系統與PLC控制實訓裝置配置清單
相關實訓實驗系統：
LG-GYY-C1型 裝載機液壓系統與PLC控制實訓裝置
LG-GYY-W1型 挖掘機液壓系統與PLC控制實訓裝置
LG-GYY-Q1型 起重機液壓系統與PLC控制實訓裝置
LG-ZL50CDQ型 ZL50C裝載機全車電器實訓臺
LG-MWJ01-H型 挖掘機模擬機
LG-MZC01-H型 裝載機叉車二合一模擬機
LG-SW45C型 SW-45C液壓挖掘機全車電器實訓臺
LG-SW46C型 SW-46C液壓挖掘機在線檢測綜合實訓臺
LG系列 工程機械整機電器實訓臺（各機型可定制）
LG系列 工程機械整機液壓操縱系統實訓臺（各機型可定制）
LG系列 工程機械在線檢測綜合實訓臺（各機型可定制）
LG系列 工程機械整機解剖模型（各機型可定制）
LG系列 工程機械發動機解剖模型（各種類發動機可選）
LG系列 工程機械變速器解剖模型（各種機型可定制）
LG-SLC02型 掃路車綜合實訓系統
LG-MDL01-H型 汽車吊和履帶吊模擬機
LG-MTD01-H型 塔吊模擬機
LG-MLW02-H型 輪式挖掘機模擬機
LG-MPD06-H型 平地機模擬機
LG-MTT04-H型 推土機模擬機
LG-MYL07-H型 壓路機模擬機
LG-MXWZ01-H型 旋挖鉆模擬機
LG-GC01Z-H型 正鏟挖掘機模擬機
LG-YY18A型 透明液壓與氣動綜合控制實驗臺（二合一）
LG-YY18B型 透明液壓傳動與PLC實訓裝置(T型鋁槽單面)
LG-YY18C型 氣動與PLC實訓裝置(T型鋁槽單面)
LG-YY18D型 液壓傳動與PLC實訓裝置(工業型單面)
LG-YYKF01型 開放式液壓綜合實驗臺
LG-QD28型 氣動PLC控制實訓裝置
LG-YY18型 透明液壓傳動實訓裝置
LG-YY18E型 透明液壓PLC控制實訓裝置
LG-QD28A型 氣動PLC控制實訓裝置
LG-WJJ22型 透明挖掘機液壓PLC實訓裝置
LG-QD28B型 氣動PLC控制實驗裝置（帶機械手）
LG-2QD28型 氣動液壓PLC綜合控制實驗室設備（雙面）
LG-DY01B型 電液比例綜合實驗臺
LG-YYZN01型 智能型液壓綜合實驗臺
LG-QDJS01型 氣壓傳動技術綜合實驗臺
LG-YYCS01型 液壓傳動與控制綜合測試實驗臺
LG-YYCS01A型 液壓傳動綜合測試實驗臺
LG-YYCS02型 液壓氣動傳動綜合演示臺
LG-DY02型 多功能機電液氣一體化綜合實驗臺
LG-YYKZ01型 液壓傳動與控制培訓系統綜合性能實驗臺
LG-CTY04型 電液比例與電液伺服性能檢測綜合實驗臺
LG-YYZY01型 電動液壓制樣機
LG-SDJ01型 手動式液壓制樣機
LG-YQPC01型 液壓氣動PLC控制實驗臺（鋁槽式鐵桌）
LG-YQPC02型 工程液壓氣動PLC綜合控制實驗臺
LG-YY18T型 液壓傳動演示裝置（插孔式）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓裝載機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實訓設備。
1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓泵站：
（1）系統額定壓力6.3MPa；
（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。
6、電器控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。
7、總規格尺寸：1500×650×1400（mm）
三、性能及特點
1、裝載機液壓系統與PLC控制實訓裝置主要由裝載機實訓臺、液壓泵站、液壓元件和
手動控制器件、可編程控制器（PLC）等組件組成。
2、裝載機實訓臺為鐵質雙層亞光密紋噴塑結構。
3、電氣操作在控制臺上方，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，
牢固性強。
4、裝載機械是按照實物的結構與縮小比例制作模擬現場操作,能夠真實地體現機械的
實際工況，使學生在實踐中了解機械的各部件結構及工作原理，
5、實訓控制采用手動控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活
實現其功能。
6、液壓部件采用膠管連接, 液壓元件采用工業液壓元件；
7、泵站采用電機—泵一體化結構，增加性能的穩定性，同時減小使用過程中的噪音；
8、工作電壓AC380V，對地漏電保護，電器控制采用直流24V，有過壓保護，防止誤操
作損壞設備
四、主要功能
1、 裝載機機構及工作原理觀摩、拆裝實驗；
2、 液壓工業應用領域的認識與了解；
3、 液壓回路的搭接實訓等；
4、 可完成鏟斗轉動、動臂升降等動作；
五、裝載機液壓系統與PLC控制實訓裝置配置清單
| 序號 | 名 稱 | 型 號 | 數量 | 備注 |
| 1 | 裝載機實訓裝置 | 1臺 | ||
| 2 | PLC主機模塊 | 三菱FX1S-20MR | 1塊 | |
| 3 | 電源模塊 | 1塊 | ||
| 4 | PLC控制按鈕模塊 | 1塊 | ||
| 5 | 舉升油缸 | 2只 | ||
| 6 | 鏟斗油缸 | 1只 | ||
| 7 | 三位四通手動換向閥 | 4WMM6C50BF | 2只 | |
| 8 | 三位四通電磁換向閥 | 4WE6E60/EG24NZ5L | 2只 | |
| 9 | 拉桿 | 1套 | ||
| 10 | 鏟斗 | 1個 | ||
| 11 | 動臂 | 1件 | ||
| 12 | 底座 | 1件 | ||
| 13 | 油管 | 19條 | ||
| 14 | 支架 | 1套 | ||
| 15 | 連接件 | 1套 | ||
| 16 | 連桿 | 1套 | ||
| 17 | 機泵組 | 泵站系統 | 1套 | |
| 18 | L-HL46號液壓油 | 30L | ||
| 19 | 工具 | 1套 |
