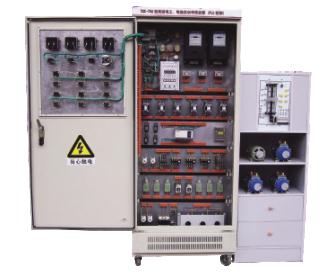

LGK-780C型(柜式) 高級電工、電拖實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGK-780C型(柜式) 高級電工、電拖實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器及配套實驗器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該電工、電拖實訓考核裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗室設備，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。
二、結構及電器配置：
LGK-780C型(柜式) 高級電工、電拖實訓考核裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
三、高級電工、電拖實訓考核裝置(柜式主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700cm×500cm×1700cm
3、設備重量：230Kg
四、實驗操作項目：
|
1、觸摸開關控制白熾燈電路；
2、白熾燈控制電路；
3、人體感應開關控制樓梯白熾燈電路；
4、聲控開關控制樓梯白熾燈電路；
5、日光燈控制電路；
6、單相電度表直接安裝電路；
7、單相電度表間接安裝電路；
8、單相電動機控制電路；
9、并勵直流電動機調磁調速電路；
10、并勵直流電動機電樞回路串電阻調速電路；
11、并勵直流電動機電樞回路串電阻二級起動
控制電路；
12、并勵直流電動機電樞反接法正反轉控制電路；
13、電流互感器與電流表配用接線電路
14、電壓表、電流表安裝電路；
15、三相四線有功電度表直接安裝電路；
16、三相四線有功電度表間接安裝電路；
17、三相四線無功電度表直接安裝電路；
18、三相四線無功電度表間接安裝電路；
19、一臺電流互感器用于單相回路的接線電路；
20、兩臺電流互感器接成不完全星形接線電路；
21、三臺電流互感器接成星形接線電路；
22、兩臺電流互感器差接接線電路；
23、三臺電流互感器接成三角形接線電路；
24、萬能轉換開關和電壓表測量三相電壓接線電路；
25、異步電動機點動控制電路；
26、異步電動機自鎖控制電路；
|
27、具有過載保護自鎖控制電路；
28、異步電動機單向點動、起動控制電路；
29、異步電動機兩地控制電路；
30、異步電動機聯鎖正反轉控制電路；
31、正反轉點動、起動控制電路；
32、雙重聯鎖正反轉控制電路；
33、自動往返控制電路；
34、位置開關作自動停止正反轉起動控制電路；
35、帶有點動的自動往返控制電路；
36、異步電動機星、三角控制電路；
37、接觸器控制星、三角控制電路；
38、串電阻降壓起動控制電路；
39、異步電動機反接制動控制電路；
40、異步電動機能耗制動控制電路；
41、雙速電動機的切換運行控制電路；
42、手動順序起動控制電路；
43、自動順序起動控制電路；
44、C620-1型車床控制電路；
45、電動葫蘆 電氣控制電路；
46、Y3150型滾齒機控制電路；
47、PLC控制電動機啟停
48、PLC控制電動機Ｙ/△啟動
49、PLC控制電動機正反轉
50、PLC控制電動機順序啟動51、PLC控制
電動機往返運動
52、PLC控制電動機Ｙ/△轉換時間的調節
53、四層電梯控制系統
|
……自由設計項目。
注：本裝置配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(180W)，一臺四層電梯仿真模型。
LG-780 型高級電工、電拖實訓設備考核裝置每臺配置清單（柜式）
一．電工部分
|
序號
|
名稱
|
數量
|
單位
|
備注
|
|
1
|
日光燈實訓組件
|
1
|
套
|
北京
|
|
2
|
彩色燈泡及燈座
|
10
|
套
|
北京
|
|
3
|
單線開關
|
1
|
只
|
北京
|
|
4
|
二線開關
|
1
|
只
|
北京
|
|
5
|
單相漏電開關
|
1
|
只
|
正泰
|
|
6
|
三相開關
|
1
|
只
|
長江
|
|
7
|
調光開關
|
1
|
只
|
飛雕
|
|
8
|
觸摸延時開關
|
1
|
只
|
飛雕
|
|
9
|
人體感應自動開關
|
1
|
只
|
飛雕
|
|
10
|
聲光控延時開關
|
1
|
只
|
飛雕
|
|
11
|
盒式開關
|
1
|
只
|
上海
|
|
12
|
插座
|
2
|
只
|
飛雕
|
|
13
|
螺旋式溶斷器
|
2
|
只
|
正泰
|
|
14
|
4uF電容
|
1
|
只
|
上海
|
|
15
|
單相電度表
|
1
|
只
|
上海
|
|
16
|
單相交流電機
|
1
|
只
|
鹿城
|
二．電拖部分
|
序號
|
型號
|
名稱
|
數量
|
單位
|
備注
|
|
1
|
D247LE﹣32
|
三相漏電開關
|
1
|
只
|
正泰
|
|
2
|
|
電流互感器
|
3
|
只
|
正泰
|
|
3
|
DT862﹣4
|
三相四線有功電能表
|
1
|
只
|
正泰
|
|
4
|
DX862﹣4
|
三相四線無功電能表
|
1
|
只
|
正泰
|
|
5
|
CJX2﹣0901
|
交流接觸器
|
6
|
只
|
正泰
|
|
6
|
JZ7﹣44
|
中間繼電器
|
2
|
只
|
正泰
|
|
7
|
JR36﹣20
|
熱繼電器
|
3
|
只
|
正泰
|
|
8
|
|
螺旋式熔斷器
|
4
|
只
|
正泰
|
|
9
|
YBLX﹣19/21
|
行程開關
|
6
|
只
|
正泰
|
|
10
|
ST3
|
電子式時間繼電器
|
2
|
只
|
SUNWORLD
|
|
11
|
|
橋堆
|
1
|
只
|
上海
|
|
12
|
200KVA
|
變壓器
|
1
|
只
|
德力西
|
|
13
|
|
可控硅
|
1
|
只
|
上海
|
|
14
|
1K／100W
|
可調瓷盤
|
3
|
只
|
德力西
|
|
15
|
380（△）180W
|
鼠籠式三相異步電機
（帶離心開關）
|
1
|
只
|
鹿城
|
|
16
|
|
雙速異步電機
|
1
|
只
|
鹿城
|
|
17
|
50W／220V
|
直流并勵電動機
|
1
|
只
|
鹿城
|
|
18
|
40點
|
PLC三菱主機
|
1
|
只
|
日本
|
|
19
|
|
三菱主機工作電源等
|
1
|
套
|
|
三．控制面板部分
|
序號
|
型號
|
名稱
|
數量
|
單位
|
備注
|
|
1
|
6L2
|
交流電壓表 450V
|
1
|
只
|
精華
|
|
2
|
6L2
|
交流電流表 30A
|
3
|
只
|
精華
|
|
3
|
|
指示燈
|
7
|
只
|
正泰
|
|
4
|
|
控制按鈕
|
8
|
只
|
正泰
|
|
5
|
|
轉換開關
|
1
|
只
|
長江
|
