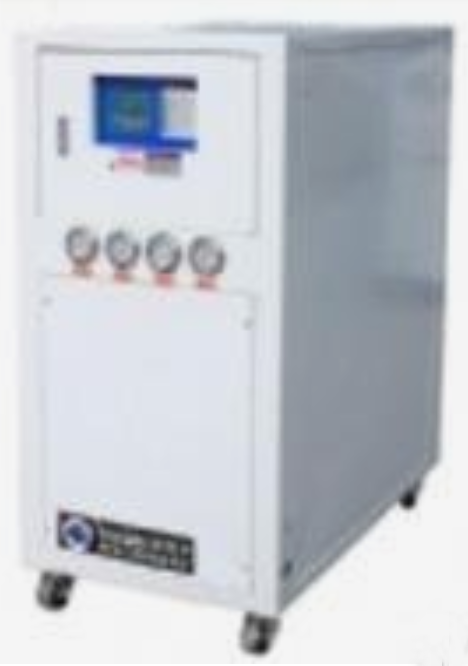

氨制冷重力供液系統實訓考核裝置
在制冷節能系統升級頻繁的今天,對氨制冷系統運用重力供液開展設計工作,采用重力供液也逐步成為今后行業內探究的重點,要徹底地達到完全意義上的全自動化控制,則應進一步推動氨制冷系統的優化。本文通過介紹氨制冷重力供液系統實訓考核裝置實現自動化控制中要著力解決的若干問題,對重力供液在該系統中的應用提出若干可行性的見解
1氨制冷系統實現全自動運行要解決的問題
1.1氨制冷系統中,閥門運行的問題
氨制冷系統在使用之前要盡力避免拿水充當介質開展耐壓實驗,*好是選用壓縮氣體,如果管道系統中含有殘留的水分,則極易導致系統運行效率的每況愈下,冷凝器進入液體的閥門,開啟角度要避免偏大,以有效地防范拉溫時氣液第一時間以液態的方式重回至低壓循環罐之中.氨制冷系統的閥門專業要求較高,尤其必須切忌使用任何包含鋼金屬材質的閥門,由于氮與銅會發生化學反應,產生兩者的混合物,這樣一來,氨氣的生成也就在所難免了,進而極大地降低系統的平穩和安全特性。
1.2低壓循環罐的問題
液體表面的閥門要稍微開啟一點或者全部打開,針對一些玻璃液體表面閥門堵塞的情況,引致無氮氣捧出的假相,液體方位過高的話,同樣會引發制冷設備表面來霜,引致制冷劑出現技術漏洞和缺陷故障,針對這種情況,需想方設法在啟動壓縮機之前釋放出相當一部分的液態氨。排資罐需不失時機地執行排查任務,這樣一來,既可把織內部已冷凍的機油得以釋放,增強制冷的實效性,也有助于排除系統內表面因金屬的腐蝕而造成的殘渣、在車輛停駛前必須中斷或者暫停供液,以便于*大限度地使液體所處的方位得以下降,循環罐開啟膨脹等閥門時需用適當地力度,如若突然大或者突然小,會打破動態平衡狀態。
1.3蒸發式的冷凝裝置
蒸發冷凝器械的集水箱體必須供應較為豐富的冷卻水,以期有效地防范循環泵的運作給機械設備帶來的損壞,與此同時,在執行任務的每一個環節,都要密切留意水量配送系統當中流量較大的噴頭堵塞。通常意義上,正式運作時,需打開除了放油閥門以外的其他閥門,并定時觀測冷凝壓力的變化狀況,正常情形下,表面的*高壓力不能高于15百Pa/m2
需注意的是,放油的頻率可間隔30d,并經常采用那個酚獻試紙檢檢則集水箱內部水呈現酸性、還是堿性,以直觀、清晰地推斷出蒸發冷凝管道的紕漏程度,依照齋壓表所顯示的數據,估算出排出空氣的容量。可借由壓力表的擺動幅度做出上述決定
2影響重力供液的若干要素
2.1對液柱高度的限定,會直接影響供液
現階段,因液柱過高,其蒸發溫度會受到極大地影響;反過來,其商度保持在較低水平時,供液會匱乏,在這種情況下,氨制冷系統設計的實際高度需經不一樣的制冷劑及蒸發器阻力的耗費來進一步加以明確
2.2低壓系統所產生的積油,使得蒸發器的傳熱率每況愈下
現如今,隨著技術的不斷革新和飛躍,熱氣融霜技術已逐步走向精湛和成熟,一般情況下,定期融霜有利于移除這一系列的積油成分,所以這個因素可不做特別的考慮。
2.3隨著桶泵供液系統流速的下降,重力供液的速率也會同時減慢
正因其流速不夠快,所以也就影響相應器械的傳熱系數,也就是說在相同制冷環境和條件下,若冷風機運用重力供液,則在低于-28℃的工作環境中,在管道的容積和蒸發實際范圍方面,比用橘泵供液的冷風機大6-18%之間,在這個過程中,風量也會有顯著地累加
3重力供液的主要特征以及優勢表現
對于重力供液系統來說,其在回氣方面要比膨脹供液具備更小的過熱度,從這個視角上看,可完全證明其能量比膨脹供液要顯著地高。然而,并未有充分地數據能準確地驗證重力供液的能量效果高于重力供液系統。事實上,前者因受到外力的影響,液體配送的容量會較為均勻、有序,然而,這要耗費更多液泵的資源、能源:后者因液體水柱高度的變化而對燕發溫度構成明顯地影響,只是無需另外附加新能源。從這個意義上看,針對執行任務平穩、負荷變換較為細微的氨制冷系統,若運用重力供液的方式,則會在緩解供液流速的基礎上更好地體現其易操作和平穩的特性
重力供液的特征便是借由制冷劑自身的重*并高度差原理實現給系統輸送液體的目標。所以,在設計過程中要關注兩大方面:①來看,重力供液因不受外力便會達到供液的目的,所以說,要推進蒸發系統的供液的平衡性,就應盡可能的考慮回氣的管路,使得每一個管路損耗基本同等的阻力,這能有效地提高氨制冷系統蒸發的進度:②因重力供液是低壓的制冷劑依托于氣液分離設備與蒸發器間的液體差值為能量,以便于實現供液的目標,從這個角度來看,液位差實際上便是液體水柱的實際離度,制冷劑不同、蒸發的實際溫度也會有不一樣的比重,所以可明確重力供液系統的實際液體水柱的高度和氨制冷系統蒸發時期的溫度和所用到的制冷劑有著千絲萬縷的聯系,所以說,對于若干負荷變化幅度較小的氮制冷系統而言,自身的優勢是不言而喻的,除了能省去供液動能的能源外,也不會輕易地讓系統出現濕沖程的情形
除此之外,相較于直接膨脹供液的制冷系統,重力供液的優勢也較為突出,表現在:①因蒸發器以超出尋常倍數的力度開展供液工作,促使蒸發器一側的制冷劑流動速度的顯著增加,蒸發管的制冷劑一側會獲取更加足夠的濕度,對流的換熱系數也會隨之增加,極大地滿足了燕發器傳送熱量的需要:②在設備器械一致的前提下,因氣液分離設備的增加傳導熱量的系數也會進一步提高,促使重力供液氮制冷系統同運用直接廖脹供液方法的制冷系統相比照,在溫度較低的情形下,COP以及制冷量都同時得到了提升:③氣液分離的機器設備是以直接膨脹供液的制冷系統為基礎所增加、設置的,這樣一來,液體的制冷劑在氣液分離設備和蒸發器的回路中出現了再循環的現象,*終致使在無泵環境下蒸發器以超出正常倍數的能量執行供液任務
4重力供液在氮制冷系統中的技術性應用舉例
目前,為確保系統的穩定和技觸,在這系統中引進了全新的技術。系統可借助于閃發式的經濟器械、并與中壓供液的形式相交融。這種做法的特征是:從儲藏液體的高壓設備在正式通過經濟器并完成節流后所萌生的氣體并會幫助壓縮機完成補氣,然而,節流之后的液體會利用壓力差值的物理特性,給分離器供液,因前后壓力的差值較為微弱,所以在液氣分離器的內部所出現的氣體并不多,由此可見,這種供液方式不僅能保證液面的穩定、更能提升自身運作的效率。
5結語
隨著技術的革新和突破,氫制冷系統的操作會更加嚴密、應用范圍和領域也會更加寬泛、同時,重力供液系統的運行會保持順暢和安全,進而創造更加可觀的效益。
