全空氣中央空調系統綜合實訓考核裝置
一、產品概述

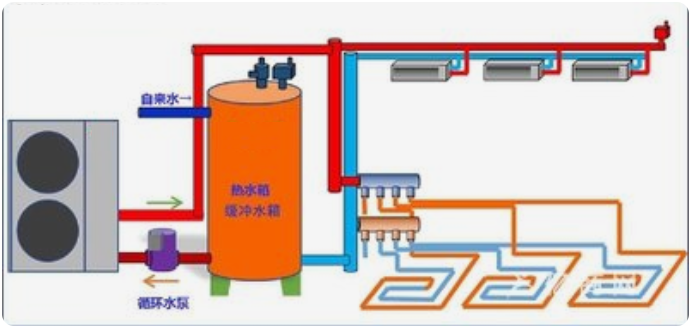

全空氣中央空調系統綜合實訓考核裝置系統采用水冷機組，不銹鋼框架結構,終端建立一個專門房間進行客戶的模擬,大廳的模擬直接利用教室原來空間,系統由冷熱水系統、加濕裝置、空調箱(風道) 、冷凍水系統、測量?jī)x表(包括溫濕度傳感器及風速傳感器)、電氣控制系統、模擬熱源、一次和二次回風系統、網絡接口通訊等組成。系統采用風冷式。整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫形式同步顯示系統的設備結構、控制原理和流程。
（一）功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用。
12、溫、濕度、風速的數據采集及控制
13、具有自動溢水保護系統
（二）配置
1、電氣參數
工作電源：三相五線380V10%,50Hz
安全保增:具有接地保護，漏電保護，過流保護。
額定功率: 4KW
2、系統對象配置
設備整體與實際中央空調系統結構相同,采用開放式不銹鋼框架結構,各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統(風管組件)、模擬房間、電控柜,計算機等部分組成,并配有膨脹水箱。
(1)制冷機組
由壓縮機、爆旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成,管路中還設有控制閥等實訓所必需的部件,管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作,制冷劑為R22
(2)冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成,主要完成制冷機組冷卻散熱工作。
(3)冷凍水系統
由2臺冷凍水泵、膨脹水箱等組成,主要完成制冷機組的冷凍水循環工作。
6、制熱系統
由模擬鍋爐(電加熱式) 、1臺熱水泵組成,主要完成制熱工作。
(5) 空氣調節系統(風管組件)
由過濾器、表冷器、溫濕度和風速測控系統、普通風機、風道等組成,主要完成空氣調節用。
(6)模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成,主要完成房間的溫度設定與空氣調節作用。(1)控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中,通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據,可進行全手動和自動運行操作。
3.PLC:三菱FX2N-48MR
4、變頻器:三菱FR-S540E-0.75K-CH
5、觸摸屏: 7英寸工業彩色觸摸屏
6、溫度、濕度、風速、壓力傳感器
(2)軟件配置
2、PLC編程軟件,配套PLC實訓程序及實訓指導書。
3、中央空調配套組態軟件
(3)網絡監控及智能考核核件,實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態,對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障,學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據,生成成績單，具有打印功能。
(1)通訊配置
可以實現多臺電腦聯網控制系統
(2)工具儀表配置
1、品牌臺式微機1臺(校方自備)
2、數字萬用表1個
3、裝配工具1套
(三)、中央空調配置清單
全空氣中央空調系統綜合實訓考核裝置系統采用水冷機組，不銹鋼框架結構,終端建立一個專門房間進行客戶的模擬,大廳的模擬直接利用教室原來空間,系統由冷熱水系統、加濕裝置、空調箱(風道) 、冷凍水系統、測量?jī)x表(包括溫濕度傳感器及風速傳感器)、電氣控制系統、模擬熱源、一次和二次回風系統、網絡接口通訊等組成。系統采用風冷式。整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫形式同步顯示系統的設備結構、控制原理和流程。
（一）功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用。
12、溫、濕度、風速的數據采集及控制
13、具有自動溢水保護系統
（二）配置
1、電氣參數
工作電源：三相五線380V10%,50Hz
安全保增:具有接地保護，漏電保護，過流保護。
額定功率: 4KW
2、系統對象配置
設備整體與實際中央空調系統結構相同,采用開放式不銹鋼框架結構,各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統(風管組件)、模擬房間、電控柜,計算機等部分組成,并配有膨脹水箱。
(1)制冷機組
由壓縮機、爆旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成,管路中還設有控制閥等實訓所必需的部件,管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作,制冷劑為R22
(2)冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成,主要完成制冷機組冷卻散熱工作。
(3)冷凍水系統
由2臺冷凍水泵、膨脹水箱等組成,主要完成制冷機組的冷凍水循環工作。
6、制熱系統
由模擬鍋爐(電加熱式) 、1臺熱水泵組成,主要完成制熱工作。
(5) 空氣調節系統(風管組件)
由過濾器、表冷器、溫濕度和風速測控系統、普通風機、風道等組成,主要完成空氣調節用。
(6)模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成,主要完成房間的溫度設定與空氣調節作用。(1)控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中,通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據,可進行全手動和自動運行操作。
3.PLC:三菱FX2N-48MR
4、變頻器:三菱FR-S540E-0.75K-CH
5、觸摸屏: 7英寸工業彩色觸摸屏
6、溫度、濕度、風速、壓力傳感器
(2)軟件配置
2、PLC編程軟件,配套PLC實訓程序及實訓指導書。
3、中央空調配套組態軟件
(3)網絡監控及智能考核核件,實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態,對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障,學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據,生成成績單，具有打印功能。
(1)通訊配置
可以實現多臺電腦聯網控制系統
(2)工具儀表配置
1、品牌臺式微機1臺(校方自備)
2、數字萬用表1個
3、裝配工具1套
(三)、中央空調配置清單
| 編號 | 名稱 | 單位 | 數量 |
| 1 | 壓縮機 | 臺 | 1 |
| 2 | 起動器 | 只 | 1 |
| 3 | 儲液器 | 個 | 1 |
| 4 | 冷凝器 | 只 | 1 |
| 5 | 手閥 | 只 | 2 |
| 6 | 高低壓表 | 只 | 2 |
| 7 | 膨賬閥 | 只 | 1 |
| 8 | 風機 | 個 | 1 |
| 9 | 風管組件 | 套 | 1 |
| 10 | 熱水泵 | 臺 | 2 |
| 11 | 冷水泵 | 臺 | 2 |
| 12 | 電磁閥(液) | 只 | 1 |
| 13 | 蒸發器 | 只 | 1 |
| 14 | 過濾器 | 個 | 1 |
| 15 | 視液鏡 | 個 | 1 |
| 16 | 溫控器 | 只 | 1 |
| 17 | 熱電偶 | 只 | 8 |
| 18 | 模擬房間 | 套 | 1 |
| 19 | 模擬鍋爐 | 套 | 1 |
| 20 | 冷卻塔 | 個 | 1 |
| 21 | 水箱 | 套 | 2 |
| 22 | 支撐框架 | 套 | 1 |
| 23 | 控制柜 | 臺 | 1 |
| 24 | 連接線 | 條 | 1 |
| 25 | 考核軟件 | 套 | 1 |
| 26 | 實驗操作指導書 | 套 | 1 |
| 27 | 電腦小推車 | 張 | 1 |
| 28 | PLC | 臺 | 1 |
| 29 | 變頻器 | 臺 | 1 |
| 30 | 觸摸屏 | 臺 | 1 |
| 31 | 溫度采集模塊 | 塊 | 2 |
| 32 | 壓力、濕度、風速采集模塊 | 塊 | 1 |
| 33 | 變頻調速模塊 | ||
| 34 | 壓力傳感器 | 個 | 2 |
| 35 | 服務器 | 套 | 1 |
| 36 | 智能答題系統 | 套 | 1 |
| 37 | 贈送裝配維修工具1套 | 套 | 1 |
| 38 | 萬用表 | 只 | 1 |
