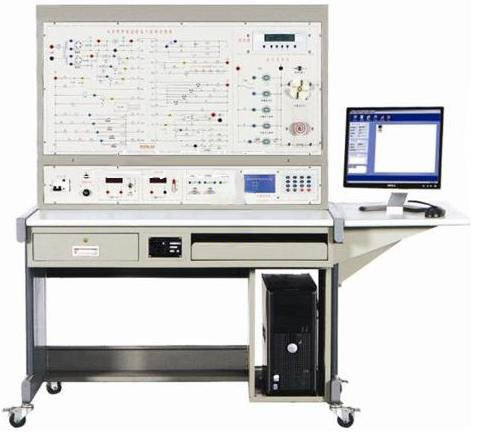

家用電冰箱智能溫控電氣實訓智能考核裝置
一、產品概述
“家用電冰箱智能溫控電氣實訓智能考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（中級、高級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、裝置特點
1.實訓裝置直觀展示了家用電冰箱智能溫控式冰箱的電氣系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識
2.實訓裝置集電氣控制系統、模擬系統于一體，結構清晰、緊湊，與實際家用電冰箱智能溫控電氣系統一致
3.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故，有利于開展技能鑒定、考核工作
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜0.2kVA
3.外形尺寸：1220mm×730mm×1550mm
4.安全保護：具有漏電流保護裝置，安全符合國家標準
四、裝置的基本裝備
1.實訓柜：采用鐵質雙層亞光密紋噴塑結構底架，鋁質面板
2.交流電壓表1只：測量范圍0～500V,精度1.5級，用于監測電源電壓
3.直流電壓表1只：測量范圍0～20V，用于測量面板上的測試點
4.電冰箱智能溫控電氣系統圖1套：印有電氣系統原理圖，并設有相應的測量點
5.工作指示單元：元件處加有工作指示裝置，更加直觀地展現了系統的運行狀態
6.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源
五、智能考核系統
1.教師登錄
設備上電后，操作單元進入主窗體，按“菜單”鍵進入主菜單。按“教師入口”菜單的相應數字鍵進入教師操作區，輸入正確密碼后，按“確認”鍵進入教師操作子菜單。1.考核故障設置 2.所有故障解除 3.考核時間設置 4.登錄密碼設置 5.設備號設置(不顯示，直接按相應數字鍵進入，生產廠家使用)。注：密碼輸入錯誤時，按“取消”清除，在無數據時按“取消”返回到主菜單
2.故障設置與全部解除
故障設置：
在教師子菜單中，按下“考核故障設置”的相應數字鍵進入故障類型子菜單，按下相應故障類型的數字鍵進入設置窗體(一般為第一個故障類型)，按數字鍵“0”或“1”切換故障狀態。0à正常（無故障）1故障，按確認鍵執行相應操作。注：當操作其它線路故障時，按方向鍵來選擇，顯示屏的第一行為有效操作線路。顯示的故障線路可以環形操作à當第一線路有效時，繼續按向上鍵為一線路有效。
故障全部解除：
在教師子菜單中，按下“所有故障解除”菜單相應數字鍵后，則自動解除設置的所有故障。
3.考核時間設置
在教師子菜單中，按下“考核時間設置”菜單相應數字鍵后，進入時間設置窗體，依次輸入時間，按“確認”鍵有效，按“取消”鍵返回上一級菜單。注：當輸入錯誤后，多次輸入會循環覆蓋到首字符，這樣就可以重新輸入正確時間。如果輸入1小時45分，應依次輸入：0145。
4.考核開始
在主菜單中，按下“考核開始”菜單的相應數字鍵，設置的考核時間開始倒計時。
注：只有設置了時間，并且考核開始，學生才可以解除故障。
5.設備地址設置
在教師子菜單按數字鍵“5”進入設備號設置窗體，直接輸入設備號碼，按“確定”即可。輸入錯誤后按取消鍵清除。無數據時，按“取消”鍵返回上一級菜單。教師不要設置。
6.登錄密碼修改與恢復
在教師子菜單按“登錄密碼設置”相應數字鍵，進入新密碼窗體，輸入6位新密碼按下確認鍵自動存儲。注：當輸入小于6位數據時則新密碼無效，當大于6位數據時，自動循環到首字符。按“取消”鍵后如果有數據則清除，無數據返回到上一級菜單。
如果忘記登錄密碼，請在教師登錄時輸入廠家密碼來恢復到初始密碼。
7.故障編碼設置
主要設置繼電器號對應學生答題時輸入的故障號。一般情況是一一對應，教師不要設置。
8.故障記錄清除
脫機考核時，老師每設置一個故障，操作單元均記錄，此功能就是清除這些記錄
9.重載歷史考核
脫機考核時，老師每設置一個故障，操作單元均記錄，下次考核時候，此功能可以恢復上次老師所設置的故障與考核時間。
六、實訓項目
1.電冰箱智能溫控電氣控制系統原理
2.電冰箱智能溫控電氣控制系統調試與運行
3.電冰箱智能溫控電氣控制系統模擬故障與排故
4.電冰箱智能溫控電氣控制系統故障分析與維修
5.電冰箱智能溫控電氣控制系統應用
“家用電冰箱智能溫控電氣實訓智能考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（中級、高級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
二、裝置特點
1.實訓裝置直觀展示了家用電冰箱智能溫控式冰箱的電氣系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識
2.實訓裝置集電氣控制系統、模擬系統于一體，結構清晰、緊湊，與實際家用電冰箱智能溫控電氣系統一致
3.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故，有利于開展技能鑒定、考核工作
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜0.2kVA
3.外形尺寸：1220mm×730mm×1550mm
4.安全保護：具有漏電流保護裝置，安全符合國家標準
四、裝置的基本裝備
1.實訓柜：采用鐵質雙層亞光密紋噴塑結構底架，鋁質面板
2.交流電壓表1只：測量范圍0～500V,精度1.5級，用于監測電源電壓
3.直流電壓表1只：測量范圍0～20V，用于測量面板上的測試點
4.電冰箱智能溫控電氣系統圖1套：印有電氣系統原理圖，并設有相應的測量點
5.工作指示單元：元件處加有工作指示裝置，更加直觀地展現了系統的運行狀態
6.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源
五、智能考核系統
1.教師登錄
設備上電后，操作單元進入主窗體，按“菜單”鍵進入主菜單。按“教師入口”菜單的相應數字鍵進入教師操作區，輸入正確密碼后，按“確認”鍵進入教師操作子菜單。1.考核故障設置 2.所有故障解除 3.考核時間設置 4.登錄密碼設置 5.設備號設置(不顯示，直接按相應數字鍵進入，生產廠家使用)。注：密碼輸入錯誤時，按“取消”清除，在無數據時按“取消”返回到主菜單
2.故障設置與全部解除
故障設置：
在教師子菜單中，按下“考核故障設置”的相應數字鍵進入故障類型子菜單，按下相應故障類型的數字鍵進入設置窗體(一般為第一個故障類型)，按數字鍵“0”或“1”切換故障狀態。0à正常（無故障）1故障，按確認鍵執行相應操作。注：當操作其它線路故障時，按方向鍵來選擇，顯示屏的第一行為有效操作線路。顯示的故障線路可以環形操作à當第一線路有效時，繼續按向上鍵為一線路有效。
故障全部解除：
在教師子菜單中，按下“所有故障解除”菜單相應數字鍵后，則自動解除設置的所有故障。
3.考核時間設置
在教師子菜單中，按下“考核時間設置”菜單相應數字鍵后，進入時間設置窗體，依次輸入時間，按“確認”鍵有效，按“取消”鍵返回上一級菜單。注：當輸入錯誤后，多次輸入會循環覆蓋到首字符，這樣就可以重新輸入正確時間。如果輸入1小時45分，應依次輸入：0145。
4.考核開始
在主菜單中，按下“考核開始”菜單的相應數字鍵，設置的考核時間開始倒計時。
注：只有設置了時間，并且考核開始，學生才可以解除故障。
5.設備地址設置
在教師子菜單按數字鍵“5”進入設備號設置窗體，直接輸入設備號碼，按“確定”即可。輸入錯誤后按取消鍵清除。無數據時，按“取消”鍵返回上一級菜單。教師不要設置。
6.登錄密碼修改與恢復
在教師子菜單按“登錄密碼設置”相應數字鍵，進入新密碼窗體，輸入6位新密碼按下確認鍵自動存儲。注：當輸入小于6位數據時則新密碼無效，當大于6位數據時，自動循環到首字符。按“取消”鍵后如果有數據則清除，無數據返回到上一級菜單。
如果忘記登錄密碼，請在教師登錄時輸入廠家密碼來恢復到初始密碼。
7.故障編碼設置
主要設置繼電器號對應學生答題時輸入的故障號。一般情況是一一對應，教師不要設置。
8.故障記錄清除
脫機考核時，老師每設置一個故障，操作單元均記錄，此功能就是清除這些記錄
9.重載歷史考核
脫機考核時，老師每設置一個故障，操作單元均記錄，下次考核時候，此功能可以恢復上次老師所設置的故障與考核時間。
六、實訓項目
1.電冰箱智能溫控電氣控制系統原理
2.電冰箱智能溫控電氣控制系統調試與運行
3.電冰箱智能溫控電氣控制系統模擬故障與排故
4.電冰箱智能溫控電氣控制系統故障分析與維修
5.電冰箱智能溫控電氣控制系統應用
