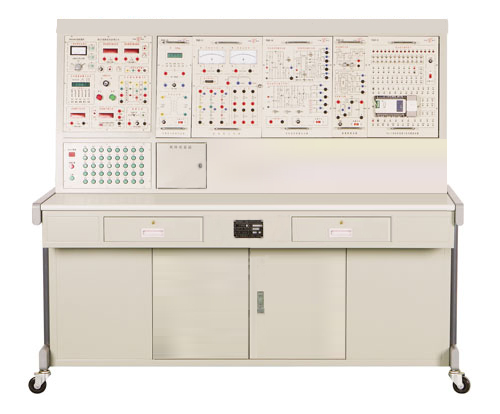

高級維修電工技能實訓考核裝置
一、概 述
高級維修電工技能實訓考核裝置是根據機械工業出版社出版的《高級維修電工技術》及中國勞動出版社出版的《維修電工技能訓練》兩本教材的有關技能培訓要求，并參考了兄弟省市已有的鑒定高級維修電工資格的相關技能的考核內容而研制的。它不僅可作為各企業、職業技術院校、技校等單位的高級維修電工的培訓操作臺，也可作為有關部門對高級維修電工資格認定的考核鑒定設備。裝置中還增加了故障的設置與排除功能。
二、特 點
電子技術線路板及電氣控制線路面板都裝在掛板上，電機與拖動實訓可直接在臺面上進行，操作方便，更換便捷。在一套裝置上能進行電子技術、電力電子變流技術、電機與拖動、自動控制及可編程控制器等五個方面的技能培訓
該裝置只需三相四線的交流電源即可投入使用
培訓內容既具有針對性又具有實用性，通過該培訓裝置操作培訓后，能使學員的專業知識和操作技能(即理論和實踐)緊密結合，從而有利于可提高學員的綜合分析判斷能力和調試維修的技術水平
三、技術性能
輸入電源：三相四線～380V±10% 50HZ
工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜1.5kVA
外形尺寸：165cm×80cm×152cm
四、裝置的基本配置
(一) PWD01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
交流電源
三相～220V/1.5A電源（具有過流保護）；
三相～380V電源（具有輸出短路保護）。
高壓直流電源
勵磁電源：220V/0.5A，具有輸出短路保護。
指針式儀表
交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；
數字式儀表
真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；
真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電流指示；
直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
直流數字毫安表一只：測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換，三位半數顯，精度0.5級，具有超量程告警、指示及切斷總電源功能。
人身安全保護體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使主電路輸出與電網隔離，對人身安全起到了一定的保護作用。
電壓型漏電保護器1：對隔離變壓器前的線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電壓型漏電保護器2：對隔離變壓器后的線路及實訓過程中的接線出現的漏電進行保護，發出聲光告警信號并切斷電源，確保人身安全。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實訓連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
故障設置箱：可設置40個故障點
排故操作面板：設有40個故障排除按鈕和一個計數器（對按下排故按鈕的次數進行記錄）
定時器兼報警記錄儀
平時作為時鐘使用，具有設定實訓時間、定時報警、提前提醒后切斷電源等功能，還可以自動記錄由于接線或操作錯誤所造成的告警次數。
控制屏其它設施
控制屏正面大凹槽內，設有兩根不銹鋼方管，可掛置實訓部件，凹槽底部設有16芯、12芯、7芯、3芯等插座，掛件的電源由這些插座提供。控制屏兩側設有單相三極220V電源插座及三相四極380V電源插座。
PWD-11晶閘管主電路
提供6只5A/1000V的晶閘管，6只二極管，每只晶閘管均設有RC吸收和保險絲的保護裝置，晶閘管通過觸發信號進行觸發（留有觸發脈沖輸入接口）。另外，還設有帶鏡面的精密指針式直流電壓表（±300V，精度1.0級）、帶鏡面的精密指針式直流電流表（±2A，精度1.0級）各一只以及平波電抗器一組
PDC-12三相晶閘管觸發電路
提供三相晶閘管觸發電路、功放電路等，與PWD-11配套使用。
PDC-14電機調速控制電路I
提供以下模塊：給定（帶數顯）、調節器I、轉速變換（FBS）、調節器II、反號器（AR）、電流變換（FBC）、電壓隔離器（TVD）。其中調節器I和調節器II的比例增益可用電位器進行調節。
PWD-14單相晶閘管觸發電路
提供單結晶體管觸發電路、鋸齒波同步觸發電路和西門子Tca785集成觸發電路。
PWD-15直流斬波電路
主要由斬波器觸發電路及斬波器主電路兩大部分組成
PWD-17可調電阻器
提供兩組900Ω×2/0.41A瓷盤電阻和一只轉換開關
PWD-18單相調壓與可調負載
提供一組900Ω×2/0.41A瓷盤電阻；一只0～250V/0.2kVA單相自耦調壓器；一個整流濾波電路
PWD-19功率表及單相變壓器
提供一只功率表和一只單相變壓器
PWD-20 三相芯式變壓器
提供一只三相芯式變壓器和一個三相不控整流電路
PWD-41A PLC可編程控制器主機及模擬實訓（主機為FX1N-40MR，含SC-09通訊編程電纜、通訊模塊）
PWD-42 PLC可編程控制器模擬實訓（一）
提供運料小車、混料罐、機械滑臺、機械手及十字路口交通燈控制線路的實訓模塊。
PWD-43 PLC可編程控制器模擬實訓（二）
提供三相異步電動機Y/Δ啟動，三相異步電動機的正、反轉，四層電梯實訓模塊。
PWD-51 變頻器控制（三菱S520）
PWJ-24電子技術實訓組件（一）
提供鋸齒波發生器、RC正弦波振蕩器、正弦波方波鋸齒波發生器、電壓頻率轉換器、集成功率放大器、步進電機與環行分配器等實訓模塊。
PWJ-25電子技術實訓組件（二）
提供可逆計數譯碼器、十位邏輯電平、簡易數字式頻率計、單脈沖控制移位寄存器、數碼管顯示等實訓模塊。
PWJ-26電子技術實訓組件（三）
提供多種運算放大器、有源濾波器、電壓比較器、A/D轉換、D/A轉換、555時基電路、集成三端穩壓電路等實訓模塊
PMT-60電子技術實訓電源組件
提供電子技術實訓用的電源（±5V、±12V、±15V直流電源）、單次脈沖源、函數信號發生器、數字頻率計以及交流毫伏表等
DD03-3不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍1024光電編碼器及數顯轉速表）
包括日本歐姆龍1024光電編碼器及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機之間連接的同心度不超過±5絲，電機運行噪音小，實訓參數典型，能較好地滿足實訓的要求。
DJ13-1直流發電機
DJ15直流并勵電動機
WDJ24三相鼠籠式異步電動機
DJ17三相線繞式異步電動機
DJ17-2線繞式異步電動機轉子專用箱
HK54步進電機控制箱及步進電機實訓部件
HK93直流無刷電機控制箱及直流無刷電機
JSZ-1交流伺服電機實訓裝置
ZSZ-1自整角機裝置
（二）PWD02實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，分別用于放置工具、存放部件及資料等。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
五、本裝置能開設的實訓項目
(一)電子技術
鋸齒波發生器
RC正弦波振蕩器
正弦波 方波 鋸齒波發生器
電壓頻率轉換器
集成功率放大器
步進電機環形分配器
可逆計數譯碼顯示電路
數字定時器
數字式頻率計
單脈沖控制移位寄存器
運算放大器（比例、加法、減法、積分）
電壓比較器
有源濾波器
集成三端穩壓塊的應用
D/A 轉換實訓
A/D 轉換實訓
555組成的單穩態觸發器
555組成的多諧振蕩器
(二)電力電子變流技術
單結晶體管觸發電路
鋸齒波同步移相觸發電路
西門子TCA785集成觸發電路
單相半波可控整流電路
單相橋式半控整流電路
單相橋式全控整流電路
三相半波可控整流電路
三相橋式半控整流電路
三相橋式全控整流電路
單相交流調壓電路
三相交流調壓電路
直流斬波電路
(三)電機與拖動
單相變壓器的設計，單相變壓器的空載、短路
三相芯式變壓器同名端的判別及Y/Y-12，△/Y-1聯接組別
直流電動機的機械特性及回饋制動
交流電動機的機械特性及回饋制動
自整角機
步進電機
直流無刷電機
直流伺服電動機
交流伺服電動機
(四)自動控制
晶閘管直流調速系統各主要單元的調試
單閉環不可逆直流調速系統
電壓、電流雙閉環不可逆直流調速系統
轉速、電流雙閉環不可逆直流調速系統
帶電流截止的轉速單閉環不可逆直流調速系統
轉速、電流雙閉環三相異步電機調壓調速系統
轉速、電流雙閉環三相異步電動機串級調速系統
變頻器的基本操作和參數設置
變頻器模擬量控制
基于PLC通信方式的變頻器的開環調速系統
(五)可編程控制器
基本指令練習
用PLC進行運料小車的控制線路設計，并進行模擬調試
用PLC進行混料罐的控制線路設計，并進行模擬調試
用PLC進行機械滑臺的控制線路設計，并進行模擬調試
用PLC進行機械手的控制線路設計，并進行模擬調試
用PLC進行十字路口交通燈的控制線路設計，并進行模擬調試
用PLC進行四層電梯的控制線路設計，并進行模擬調試
用PLC進行三相異步電動機Y/△啟動控制線路設計，并進行調試
用PLC進行三相異步電動機正、反轉控制線路設計，并進行調試
組態棒圖網絡教學：采用MCGS工控組態軟件，打開軟件編輯環境，任何實訓都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學
PLC主機工控網絡實訓教學：提供RS485網絡通信模式，教師端電腦（主站）跟16臺PLC主機（從站）進行直接通信實訓（即進行1：N通信）
(六)本裝置可設置的部分故障內容
可控硅觸發脈沖的丟失
整流橋熔斷絲故障
觸發電路同步信號的故障
觸發電路的觸發脈沖調節失效
速度調節器積分電容短路
速度調節器輸出斷路
轉速變換輸出斷路
電流調節器積分電容短路
電流調節器輸出斷路
電壓隔離器輸出斷路
電流互感器輸出斷路
本裝置*多可設置40個獨立的故障點，每個實訓項目可通過多種故障的組合，可設置更多的故障。
