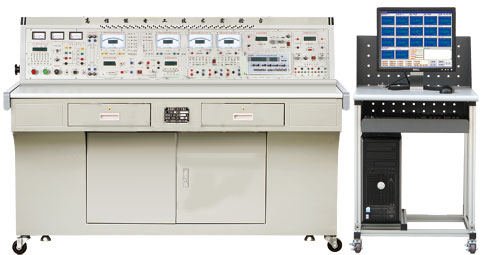

高性能電工技術實驗臺（聯網型）
一、概 述
“高性能電工技術實驗臺”整體高度進一步降低，便于實驗室更好布局，便于教學和實驗；保護體系更加完善；信號源、直流電源及交直流儀表均有較大改進，并充分考慮了實驗室的現狀和發展趨勢，以開放性實驗和有助于提高學生動手能力為宗旨，在結構上和性能上進行大規模的改進和創新，保留了傳統實驗臺的許多優點，如全方位的人身安全保護（電壓型漏電保護、電流型漏電保護、過流保護、過壓保護等），儀器、儀表的自我保護等，此外，還結合目前實驗設備的發展趨勢，該裝置還實現了聯網通信（多機通信或局域網通信）功能。各實驗單元以驗證性、設計性、綜合性相結合，*大限度地提高學生的動手能力。實驗箱可放在臺面上進行實驗，面板采用有機玻璃或敷銅板（可選擇），線路清晰，布線合理。
二、特 點
1、綜合性強：本實驗裝置綜合了目前國內各類院校電類基礎課程的全部實驗項目，用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。
2、整體性、一致性：實驗所需的交直流儀表、交直流電源，信號源（含頻率計）及常用的實驗器件均密切結合實驗的需要，集中在實驗臺上，便于老師組織和指導實驗教學。
3、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；實驗室整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了能加深理論知識外，還可結合實際情況開設出設計性、綜合性實驗。根據實驗內容的具體情況，將強電部分和弱電部分的插座和導線分開，連接線采用高可靠帶伸縮彈性手槍插連接線（不存在任何觸電的可能），這樣大大提高了實驗的安全及合理性。
4、易布局、視野廣：實驗裝置的總高度為1.10米，適合目前實驗室的發展需要，學生可以坐著聽課或做實驗，不會有壓抑的感覺，也便于教師進行指導。
5、計算機聯網：可以選擇多機通信模式或局域網模式，便于整個實驗室的統一管理，減輕教師的工作量。
三、技術性能
1、輸入電源：三相四線（或三相五線）380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝機容量：＜1.5kVA
4、重 量：150kg
5、外形尺寸：173cm×73cm×110cm
四、實驗項目
（一）電工基本實驗
本實驗裝置主要由電源控制屏、實驗桌、實驗箱等組成。
（一）HE-01電源、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），為實驗提供交流電源、直流穩壓電源、恒流源、功率型智能函數信號發生器（含頻率計）、各種測試儀表及實驗器件等，具體功能如下：
控制及交流部分
(1) 三相0～450V及單相0～250V連續可調交流電源，配備1臺三相同軸聯動調壓器，規格為1.5kVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。在可調交流電源的輸出處設有過流保護，使相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只鏡面指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出的電壓值。
(2) 設有定時器兼報警記錄儀，平時作為時鐘使用，有設定實驗時間、定時報警、查詢報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警的總次數，并具有計算機通信等功能。
(3) 設有實驗用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭經過快速保險絲引出供實驗使用，可防止燈絲損壞。
另外，還提供信號插座一只。
儀表面板
(1) 數模雙顯智能真有效值交流電壓表（整體表）
精度為0.5級，測量范圍為0～500V，量程為2V、20V、200V、500V，具有自動換檔和手動換檔功能；每檔均有超量程告警、燈光指示功能；能對交流信號（20Hz～20kHz）進行真有效值測量。
指針表：鏡面指針表顯示，反應快，讀數方便。
數顯表：四位數碼管顯示，讀數準確；通過鍵控、數顯窗口，實現人機對話功能的控制模式；可以貯存、記錄15組測試結果數據，并能逐組查詢并帶有計算機通信功能。
(2) 數模雙顯智能真有效值交流電流表（整體表）
精度為0.5級，測量范圍為0～5A，量程為20mA、200mA、2A、5A，具有自動換檔和手動換檔功能；每檔均有超量程告警、燈光指示功能；能對交流信號（20Hz～20kHz）進行真有效值測量。
指針表：鏡面指針表顯示，反應快，讀數方便。
數顯表：四位數碼管顯示，讀數準確；通過鍵控、數顯窗口實現人機對話功能控制模式；可以貯存、記錄15組測試結果數據，可逐組查詢并帶有計算機通信功能。
(3) 真有效值交流數字毫伏表
對各種復雜波形的有效值進行精確測量，電壓測試范圍0.2mV～600V（有效值），測試頻率范圍10Hz～1MHz，輸入阻抗1MΩ，輸入電容≤30pF，測試基本精度達到±1%；量程分100mV、1V、10V、100V、600V五檔，直鍵開關切換，每檔均有超量程告警指示；四位數碼管顯示，通過鍵控、數顯窗口實現人機對話的智能控制模式；可以貯存、記錄15組測試結果數據，并能逐組查詢并帶有計算機通信功能。
(4) 智能交流功率表（多功能）
由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用的DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；此外，還可以貯存、記錄15組功率和功率因數的測試結果數據，可逐組查詢并帶有計算機通信功能。
(5)數模雙顯智能直流電壓表（整體表）
數顯表：精度為0.5級，電壓表測量范圍為0～300V，具有自動換檔和手動換檔功能，量程為200mV、2V、20V、300V；三位半數字顯示，每檔均有超量程告警、燈光指示功能；通過鍵控、數顯窗口實現人機對話功能控制模式；此外，還可以貯存、記錄15組測試結果數據，能逐組查詢并帶有計算機通信功能。
指針表：精度為0.5級，電壓表測量范圍為0～300V，具有自動換檔和手動換檔功能，量程為200mV、2V、20V、300V；每檔均有超量程告警、燈光指示功能。
(6)數模雙顯智能直流電流表（整體表）
數顯表： 精度為0.5級，測量范圍為0～2A，具有自動換檔和手動換檔功能，其量程為2mA、20mA、200mA、2A；三位半數字顯示，每檔均有超量程告警、燈光指示功能；通過鍵控、數顯窗口實現人機對話功能控制模式；可以貯存、記錄15組測試結果數據，可逐組查詢并帶有計算機通信功能。
指針表：精度為0.5級，測量范圍為0～2A，具有自動換檔和手動換檔功能，其量程為2mA、20mA、200mA、2A；每檔均有超量程告警、燈光指示功能。
直流電源
(1)提供0～500mA連續可調恒流源一組，分三檔可調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，具有輸出開路、短路保護功能，帶輸出指示，并帶有計算機通信功能。
(2)提供兩路0.0～30V/1A可調穩壓電源，從0V起調，具有截止型短路軟保護和自動恢復功能，設有三位數顯指示，并帶有計算機通信功能。
(3)提供四路固定直流電源輸出：±12V、±5V，每路均具有短路、過流保護和自動恢復功能。
功率函數信號發生器（帶頻率計）
(1) 頻率范圍：0.2Hz～2MHz，分七檔
(2) 輸出波形：正弦波、三角波、方波、斜波、脈沖波
(3) 占空比調節：20%～80%
(4) 掃頻速率：10ms～5s
(5) 輸出電壓幅度：20VP-P（負載1MΩ）、10VP-P（負載50Ω），帶輸出衰減
(6) 輸出保護：短路保護，抗輸入電壓±35V（1分鐘）
(7) 頻率計：六位LED顯示，外測頻范圍：0～50MHz，外測頻靈敏度：100mV
(8) 輸出幅度指示：三位LED數碼管顯示
特點：
所有端口具有短路保護和抗輸入電壓保護功能
具有頻率和輸出幅度雙顯示功能(LED)
具有功率輸出，方便實驗教學
內置線性/對數掃頻功能和外接調頻功能
（二）HE-02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。桌子左右各設有兩個抽屜(帶鎖)。桌面下的柜箱可用于放置實驗箱、工具及資料等。實驗桌還設有四個輪子和四個固定調節機構，便于移動和固定，有利于實驗室的布局及調整。
（三）實驗箱
HE-11 電路基礎實驗（一）
完成電表改裝實驗（配帶鏡面指針式精密毫安表一只），伏安特性實驗，*大功率傳輸條件測定實驗，電壓源與電流源的等效變換實驗及相關器件。
HE-11A 電路基礎實驗（一）
完成電流表、電壓表的設計及量程擴展實驗，指針式歐姆表的設計及測試實驗（配MF47表頭一只及相關器件），已知和未知電阻元件伏安特性的測繪實驗。
HE-12 電路基礎實驗（二）
完成疊加原理、基爾霍夫定律（判斷性實驗）、戴維南定理、諾頓定理及雙口網絡、互易定理實驗。
HE-13 電路基礎實驗（三）
完成受控源、回轉器、負阻抗變換器實驗，圖形采用標準網絡符號。
HE-13A 電路基礎實驗（三）
提供兩路運算放大器及相關器件，學生動手組裝搭接電路完成受控源、回轉器、負阻抗變換器實驗。
HE-14 電路基礎實驗（四）
完成一階、二階動態電路，電路狀態軌跡的觀測實驗。
HE-14A 電路基礎實驗（四）
完成一階、二階動態電路，等效網絡變換原理實驗。
HE-15 電路基礎實驗（五）
完成R、L、C串聯諧振，RC串、并聯選頻網絡，RC雙T網絡實驗。
HE-16 交流電路實驗（一）
完成正弦穩態交流電路相量的研究（日光燈功率因數提高實驗），黑匣子實驗（R、L、C元件特性及參數測定）。
HE-17 交流電路實驗（二）
完成三相電路（每相三只燈泡并聯）實驗。
HE-17A 交流電路實驗（二）
完成三相電路（每相兩只燈泡串、并聯）實驗。
HE-18A 三值電壓表
完成周期性電壓信號的峰值、平均值和有效值的測量實驗。
HE-19 元件箱
提供實驗所需的電阻、電容、電感、電位器、十進制可調電阻等實驗器件。
HE-20 三相電容箱
提供三相高壓電容，每相容值為0.47µF、1µF、2.2µF、4.7µF，耐壓值均為500V。
HE-21 鐵芯變壓器、互感/電度表實驗
鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，測試方便并能可靠保護防止變壓器損壞；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，固定在電度表支架上，實驗時臨時放在實驗箱上，其電源線、負載線均已接在電度表接線架的接線柱上。
HE-31 數電、模電實驗
提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路）、振蕩線圈、三極管、按鍵、整流橋堆、穩壓塊、功率電阻、可控硅、單結晶體管、信號燈及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗箱配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板。可采用固定線路或分立元件靈活組合相應的實驗，既有利于提高學生的動手能力，又能保障實驗項目的順利完成。
HE-32 數字電路實驗
提供脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路）、三態邏輯測試筆（高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮）、電平指示（8位紅色LED）、邏輯開關（8位紅色LED）、四位十進制譯碼顯示器、撥碼開關（四位可逆十進制撥碼開關）、高可靠圓腳集成塊插座（8P、14P、16P、20P、28P及40P各若干個）、可靠的鍍銀長紫銅管及固定器件（10kΩ多圈電位器1只、100kΩ電位器1只、按鈕開關2只）等。
HE-33 模擬電路實驗
提供低壓交流電源（0V、6V、10V、14V抽頭一路及中心抽頭17V兩路）、指針式直流毫安表（量程1mA，內阻100Ω）、高可靠圓腳集成塊插座（8P 2只、14P 1只，40P 1只）、鍍銀長紫銅管（供插電阻、電容、三極管等）及固定元器件（三端穩壓塊、電容器、信號燈、喇叭、場效應管、三極管、可控硅、整流橋堆、振蕩線圈、功率電阻及電位器等），實驗箱配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板．可采用固定線路或分立元件靈活組合相應的實驗，既有利于提高學生的動手能力，又能保障實驗項目的順利完成。
HE-51 繼電接觸控制（一）
提供交流接觸器（線圈電壓為220V）、熱繼電器及模擬燈泡各一只，帶燈按鈕三只（黃、綠、紅各一只）。
HE-52 繼電接觸控制（二）
提供交流接觸器（線圈電壓220V）兩只、時間繼電器（通電延時，線圈電壓220V）一個，以及能耗制動電源變壓器、整流二極管、電阻等。
WDJ24三相鼠籠電機（△/Y 220V/380V）
電機的三個繞組均已引出，接線方便。
WDJ26三相鼠籠電機（△380V）
電機的三個繞組均已引出，接線方便。
實驗連接線：根據不同實驗項目的特點，配備兩種不同規格的實驗連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，從而大大提高了實驗的安全及合理性。
六、裝置的主要優點及安全保護體系
1、供電主回路采用三相四線制(或三相五線制)，它經電流型漏電保護器（空氣開關）、三相鑰匙開關、接觸器、三相調壓器等輸出，具有安全、方便、使用可靠等特點。
2、三相交流電源0～450V連續可調，單相交流電源0～250V連續可調，設有三相同軸聯動自耦調壓器（1.5kVA）一臺，可更好地滿足教學實驗要求。
3、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即發出告警并切斷總電源，確保實驗進程安全。
4、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
5、屏上三相調壓器可調輸出設有一套過流保護裝置。交流電源輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
6、測量儀表精度高，采用數字化、智能化及人機對話模式，符合現代測量儀表的發展方向。各種電源及各種儀表均有可靠的保護功能。
7、實驗連接線及插座采用不同的結構，使用安全、可靠。
“高性能電工技術實驗臺”整體高度進一步降低，便于實驗室更好布局，便于教學和實驗；保護體系更加完善；信號源、直流電源及交直流儀表均有較大改進，并充分考慮了實驗室的現狀和發展趨勢，以開放性實驗和有助于提高學生動手能力為宗旨，在結構上和性能上進行大規模的改進和創新，保留了傳統實驗臺的許多優點，如全方位的人身安全保護（電壓型漏電保護、電流型漏電保護、過流保護、過壓保護等），儀器、儀表的自我保護等，此外，還結合目前實驗設備的發展趨勢，該裝置還實現了聯網通信（多機通信或局域網通信）功能。各實驗單元以驗證性、設計性、綜合性相結合，*大限度地提高學生的動手能力。實驗箱可放在臺面上進行實驗，面板采用有機玻璃或敷銅板（可選擇），線路清晰，布線合理。
1、綜合性強：本實驗裝置綜合了目前國內各類院校電類基礎課程的全部實驗項目，用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。
2、整體性、一致性：實驗所需的交直流儀表、交直流電源，信號源（含頻率計）及常用的實驗器件均密切結合實驗的需要，集中在實驗臺上，便于老師組織和指導實驗教學。
3、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；實驗室整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了能加深理論知識外，還可結合實際情況開設出設計性、綜合性實驗。根據實驗內容的具體情況，將強電部分和弱電部分的插座和導線分開，連接線采用高可靠帶伸縮彈性手槍插連接線（不存在任何觸電的可能），這樣大大提高了實驗的安全及合理性。
4、易布局、視野廣：實驗裝置的總高度為1.10米，適合目前實驗室的發展需要，學生可以坐著聽課或做實驗，不會有壓抑的感覺，也便于教師進行指導。
5、計算機聯網：可以選擇多機通信模式或局域網模式，便于整個實驗室的統一管理，減輕教師的工作量。
三、技術性能
1、輸入電源：三相四線（或三相五線）380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝機容量：＜1.5kVA
4、重 量：150kg
5、外形尺寸：173cm×73cm×110cm
四、實驗項目
（一）電工基本實驗
- 基本電工儀表的使用與測量誤差的計算
- 減小儀表測量誤差的方法
- 儀表（電壓表、電流表）量程擴展實驗
- 電路元件伏安特性的測繪
- 電位、電壓的測定及電路電位圖的繪制
- 基爾霍夫定律驗證及其故障判斷
- 疊加原理驗證及其故障判斷
- 電壓源與電流源的等效變換
- 戴維南定理驗證
- 諾頓定理驗證
- *大功率傳輸條件測定
- 二端口網絡實驗
- 互易定理實驗
- 受控源VCVS、VCCS、CCVS、CCCS 的實驗研究
- 典型電信號的觀察與測量
- RC一階電路的響應測試
- 二階動態電路響應的研究
- R、L、C元件阻抗特性的測定
- RC串、并聯選頻網絡特性測試
- R、L、C串聯諧振電路的研究
- RC雙T選頻網絡
- 電路狀態軌跡的觀測
- R、L、C元件特性及交流電參數測定—判斷性實驗
- 用三表法測量交流電路等效參數
- 正弦穩態交流電路相量的研究
- 互感實驗
- 單相鐵芯變壓器特性的測試
- 壓器同名端判斷及其應用—設計性實驗
- 三相交流電路電壓、電流的測量
- 三相電路功率的測量
- 單相電度表的校驗
- 功率因數及相序的測量
- 負阻抗變換器及其應用
- 回轉器及其應用
- 三相鼠籠式異步電動機
- 三相異步電動機點動和自鎖控制
- 三相異步電動機的正反轉控制
- 三相異步電動機Y-Δ降壓起動控制
- 三相異步電動機能耗制動控制
- 三相異步電動機起動順序控制
- C620車床的電氣控制線路
- 數字電路實驗
- 模擬電路實驗
- 信號與系統實驗
- 電機與拖動實驗
- 工廠電氣控制實驗
- 可編程控制器實驗
本實驗裝置主要由電源控制屏、實驗桌、實驗箱等組成。
（一）HE-01電源、儀表控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板技術），為實驗提供交流電源、直流穩壓電源、恒流源、功率型智能函數信號發生器（含頻率計）、各種測試儀表及實驗器件等，具體功能如下：
控制及交流部分
(1) 三相0～450V及單相0～250V連續可調交流電源，配備1臺三相同軸聯動調壓器，規格為1.5kVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。在可調交流電源的輸出處設有過流保護，使相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只鏡面指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出的電壓值。
(2) 設有定時器兼報警記錄儀，平時作為時鐘使用，有設定實驗時間、定時報警、查詢報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警的總次數，并具有計算機通信等功能。
(3) 設有實驗用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭經過快速保險絲引出供實驗使用，可防止燈絲損壞。
另外，還提供信號插座一只。
儀表面板
(1) 數模雙顯智能真有效值交流電壓表（整體表）
精度為0.5級，測量范圍為0～500V，量程為2V、20V、200V、500V，具有自動換檔和手動換檔功能；每檔均有超量程告警、燈光指示功能；能對交流信號（20Hz～20kHz）進行真有效值測量。
指針表：鏡面指針表顯示，反應快，讀數方便。
數顯表：四位數碼管顯示，讀數準確；通過鍵控、數顯窗口，實現人機對話功能的控制模式；可以貯存、記錄15組測試結果數據，并能逐組查詢并帶有計算機通信功能。
(2) 數模雙顯智能真有效值交流電流表（整體表）
精度為0.5級，測量范圍為0～5A，量程為20mA、200mA、2A、5A，具有自動換檔和手動換檔功能；每檔均有超量程告警、燈光指示功能；能對交流信號（20Hz～20kHz）進行真有效值測量。
指針表：鏡面指針表顯示，反應快，讀數方便。
數顯表：四位數碼管顯示，讀數準確；通過鍵控、數顯窗口實現人機對話功能控制模式；可以貯存、記錄15組測試結果數據，可逐組查詢并帶有計算機通信功能。
(3) 真有效值交流數字毫伏表
對各種復雜波形的有效值進行精確測量，電壓測試范圍0.2mV～600V（有效值），測試頻率范圍10Hz～1MHz，輸入阻抗1MΩ，輸入電容≤30pF，測試基本精度達到±1%；量程分100mV、1V、10V、100V、600V五檔，直鍵開關切換，每檔均有超量程告警指示；四位數碼管顯示，通過鍵控、數顯窗口實現人機對話的智能控制模式；可以貯存、記錄15組測試結果數據，并能逐組查詢并帶有計算機通信功能。
(4) 智能交流功率表（多功能）
由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用的DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；此外，還可以貯存、記錄15組功率和功率因數的測試結果數據，可逐組查詢并帶有計算機通信功能。
(5)數模雙顯智能直流電壓表（整體表）
數顯表：精度為0.5級，電壓表測量范圍為0～300V，具有自動換檔和手動換檔功能，量程為200mV、2V、20V、300V；三位半數字顯示，每檔均有超量程告警、燈光指示功能；通過鍵控、數顯窗口實現人機對話功能控制模式；此外，還可以貯存、記錄15組測試結果數據，能逐組查詢并帶有計算機通信功能。
指針表：精度為0.5級，電壓表測量范圍為0～300V，具有自動換檔和手動換檔功能，量程為200mV、2V、20V、300V；每檔均有超量程告警、燈光指示功能。
(6)數模雙顯智能直流電流表（整體表）
數顯表： 精度為0.5級，測量范圍為0～2A，具有自動換檔和手動換檔功能，其量程為2mA、20mA、200mA、2A；三位半數字顯示，每檔均有超量程告警、燈光指示功能；通過鍵控、數顯窗口實現人機對話功能控制模式；可以貯存、記錄15組測試結果數據，可逐組查詢并帶有計算機通信功能。
指針表：精度為0.5級，測量范圍為0～2A，具有自動換檔和手動換檔功能，其量程為2mA、20mA、200mA、2A；每檔均有超量程告警、燈光指示功能。
直流電源
(1)提供0～500mA連續可調恒流源一組，分三檔可調，調節精度1‰，負載穩定度≤5×10-4，額定變化率≤5×10-4，具有輸出開路、短路保護功能，帶輸出指示，并帶有計算機通信功能。
(2)提供兩路0.0～30V/1A可調穩壓電源，從0V起調，具有截止型短路軟保護和自動恢復功能，設有三位數顯指示，并帶有計算機通信功能。
(3)提供四路固定直流電源輸出：±12V、±5V，每路均具有短路、過流保護和自動恢復功能。
功率函數信號發生器（帶頻率計）
(1) 頻率范圍：0.2Hz～2MHz，分七檔
(2) 輸出波形：正弦波、三角波、方波、斜波、脈沖波
(3) 占空比調節：20%～80%
(4) 掃頻速率：10ms～5s
(5) 輸出電壓幅度：20VP-P（負載1MΩ）、10VP-P（負載50Ω），帶輸出衰減
(6) 輸出保護：短路保護，抗輸入電壓±35V（1分鐘）
(7) 頻率計：六位LED顯示，外測頻范圍：0～50MHz，外測頻靈敏度：100mV
(8) 輸出幅度指示：三位LED數碼管顯示
特點：
所有端口具有短路保護和抗輸入電壓保護功能
具有頻率和輸出幅度雙顯示功能(LED)
具有功率輸出，方便實驗教學
內置線性/對數掃頻功能和外接調頻功能
（二）HE-02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。桌子左右各設有兩個抽屜(帶鎖)。桌面下的柜箱可用于放置實驗箱、工具及資料等。實驗桌還設有四個輪子和四個固定調節機構，便于移動和固定，有利于實驗室的布局及調整。
（三）實驗箱
HE-11 電路基礎實驗（一）
完成電表改裝實驗（配帶鏡面指針式精密毫安表一只），伏安特性實驗，*大功率傳輸條件測定實驗，電壓源與電流源的等效變換實驗及相關器件。
HE-11A 電路基礎實驗（一）
完成電流表、電壓表的設計及量程擴展實驗，指針式歐姆表的設計及測試實驗（配MF47表頭一只及相關器件），已知和未知電阻元件伏安特性的測繪實驗。
HE-12 電路基礎實驗（二）
完成疊加原理、基爾霍夫定律（判斷性實驗）、戴維南定理、諾頓定理及雙口網絡、互易定理實驗。
HE-13 電路基礎實驗（三）
完成受控源、回轉器、負阻抗變換器實驗，圖形采用標準網絡符號。
HE-13A 電路基礎實驗（三）
提供兩路運算放大器及相關器件，學生動手組裝搭接電路完成受控源、回轉器、負阻抗變換器實驗。
HE-14 電路基礎實驗（四）
完成一階、二階動態電路，電路狀態軌跡的觀測實驗。
HE-14A 電路基礎實驗（四）
完成一階、二階動態電路，等效網絡變換原理實驗。
HE-15 電路基礎實驗（五）
完成R、L、C串聯諧振，RC串、并聯選頻網絡，RC雙T網絡實驗。
HE-16 交流電路實驗（一）
完成正弦穩態交流電路相量的研究（日光燈功率因數提高實驗），黑匣子實驗（R、L、C元件特性及參數測定）。
HE-17 交流電路實驗（二）
完成三相電路（每相三只燈泡并聯）實驗。
HE-17A 交流電路實驗（二）
完成三相電路（每相兩只燈泡串、并聯）實驗。
HE-18A 三值電壓表
完成周期性電壓信號的峰值、平均值和有效值的測量實驗。
HE-19 元件箱
提供實驗所需的電阻、電容、電感、電位器、十進制可調電阻等實驗器件。
HE-20 三相電容箱
提供三相高壓電容，每相容值為0.47µF、1µF、2.2µF、4.7µF，耐壓值均為500V。
HE-21 鐵芯變壓器、互感/電度表實驗
鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，測試方便并能可靠保護防止變壓器損壞；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，固定在電度表支架上，實驗時臨時放在實驗箱上，其電源線、負載線均已接在電度表接線架的接線柱上。
HE-31 數電、模電實驗
提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路）、振蕩線圈、三極管、按鍵、整流橋堆、穩壓塊、功率電阻、可控硅、單結晶體管、信號燈及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗箱配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板。可采用固定線路或分立元件靈活組合相應的實驗，既有利于提高學生的動手能力，又能保障實驗項目的順利完成。
HE-32 數字電路實驗
提供脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路）、三態邏輯測試筆（高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮）、電平指示（8位紅色LED）、邏輯開關（8位紅色LED）、四位十進制譯碼顯示器、撥碼開關（四位可逆十進制撥碼開關）、高可靠圓腳集成塊插座（8P、14P、16P、20P、28P及40P各若干個）、可靠的鍍銀長紫銅管及固定器件（10kΩ多圈電位器1只、100kΩ電位器1只、按鈕開關2只）等。
HE-33 模擬電路實驗
提供低壓交流電源（0V、6V、10V、14V抽頭一路及中心抽頭17V兩路）、指針式直流毫安表（量程1mA，內阻100Ω）、高可靠圓腳集成塊插座（8P 2只、14P 1只，40P 1只）、鍍銀長紫銅管（供插電阻、電容、三極管等）及固定元器件（三端穩壓塊、電容器、信號燈、喇叭、場效應管、三極管、可控硅、整流橋堆、振蕩線圈、功率電阻及電位器等），實驗箱配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板．可采用固定線路或分立元件靈活組合相應的實驗，既有利于提高學生的動手能力，又能保障實驗項目的順利完成。
HE-51 繼電接觸控制（一）
提供交流接觸器（線圈電壓為220V）、熱繼電器及模擬燈泡各一只，帶燈按鈕三只（黃、綠、紅各一只）。
HE-52 繼電接觸控制（二）
提供交流接觸器（線圈電壓220V）兩只、時間繼電器（通電延時，線圈電壓220V）一個，以及能耗制動電源變壓器、整流二極管、電阻等。
WDJ24三相鼠籠電機（△/Y 220V/380V）
電機的三個繞組均已引出，接線方便。
WDJ26三相鼠籠電機（△380V）
電機的三個繞組均已引出，接線方便。
實驗連接線：根據不同實驗項目的特點，配備兩種不同規格的實驗連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，從而大大提高了實驗的安全及合理性。
六、裝置的主要優點及安全保護體系
1、供電主回路采用三相四線制(或三相五線制)，它經電流型漏電保護器（空氣開關）、三相鑰匙開關、接觸器、三相調壓器等輸出，具有安全、方便、使用可靠等特點。
2、三相交流電源0～450V連續可調，單相交流電源0～250V連續可調，設有三相同軸聯動自耦調壓器（1.5kVA）一臺，可更好地滿足教學實驗要求。
3、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即發出告警并切斷總電源，確保實驗進程安全。
4、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。
5、屏上三相調壓器可調輸出設有一套過流保護裝置。交流電源輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
6、測量儀表精度高，采用數字化、智能化及人機對話模式，符合現代測量儀表的發展方向。各種電源及各種儀表均有可靠的保護功能。
7、實驗連接線及插座采用不同的結構，使用安全、可靠。
