當前位置:首頁 > 產品展示 > 普教系列 > 實驗箱.實驗儀 > 實驗箱.實驗儀

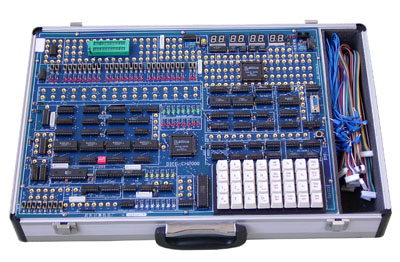

LG-CH2000型 增強型計算機組成原理實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
|
LG-CH2000型 增強型計算機組成原理實驗儀 是一款較為優秀的傳統類型的普及型組成原理實驗儀, 配有Windows98/2000/XP為操作平臺的聯機調試軟件包,在此基礎上,DICE-CH2000增加了實驗功能、I/O接口芯片擴展、增加寄存器尋址功能、指令達80多條,增設CPLD實驗區。為《計算機組成原理》、《計算機組成與結構》、《邏輯設計》等課程教學的實驗提供了更新更理想的智能型實驗計算機裝置。  |
| 產品說明： 一.系統組成： ⑴運算器實驗電路;⑵存貯器實驗電路;⑶移位寄存器實驗電路;⑷程序計數與譯碼單元;⑸時序電路;⑹微程序控制器實驗電路;⑺邏輯開關、邏輯電平顯示電路;⑻八位數碼顯示系統控制電路;⑼4×8鍵盤輸入電路⑽單片機控制單元;⑾RS232通信接口;⑿四通道PC邏輯示波器單元;⒀擴展8255、8253等接口電路;⒁擴展CPLD實驗區;⒂單脈沖發生電路。 二.主要特點： ⑴在常規計算機組成原理的基礎上增加了上位機軟件：將指令寄存器、程序計數器、地址寄存器、暫存寄存器、運算寄存器、緩沖寄存器、存儲器、微地址寄存器、輸入輸出緩沖寄存器的數據實時顯示出來，并有各類操作性指示，數據流向由圖形動畫實時動態顯示，直觀明了，便學生對復雜的計算機控制器與運算器的工作原理更容易理解。 ⑵該實驗儀采用模塊化設計，單元電路分開，模塊間連接采用雙頭連線，只需聯接相應控制線，即可實驗，這不但大大增強了學生的動手能力，而且大大提高了實驗的效率與成功率。 ⑶由于系統的模塊化，學生可通過一系列積木式實驗，對CPU內部的運算功能、控制功能、總線結構、指令系統的設計和微指令的實現以及CPU內部如何工作有直觀、深刻的認識，所有總線信息都有進程條圖形顯示，以便學生實時觀察每條指令及微指令的執行情況，從而對計算機的原理、結構，從部件到系統，直到整機有一個形象的、生動的、本質的認識。 ⑷本機有聯機、脫機二種工作方式，每種工作方式都支持手動和自動運行。 ⑸該系統可通過6位動態數碼管或通過上位軟件動態查看相關寄存器，存貯器內容，方便明了。 ⑹實驗者可在PC機上進行程序編輯、加載、動態調試等操作。對于微程序調試，提供微單步、宏單步、連續運行、暫停等多種調試功能。 三、實驗項目 1.運算器組成實驗； 2. 移位寄存器實驗； 3.堆棧寄存器實驗； 4.寄存器判零實驗； 5.緩沖輸入/鎖存輸出實驗； 6.存儲器和總線實驗； 7.微程序控制單元實驗； 8.指令部件模塊實驗； 9.時序與啟停實驗； 10.基本模型機設計與實現； 11.帶進位運算的模型機設計與實現； 12.復雜模型機設計與實現； 13.四通道示波器實驗； 14.8255PA口控制實驗 15.8253方波實驗; 16.用CPLD實現運算器重構實驗; 17.用CPLD實現指令模塊重構實驗; 18.中斷實驗 注：CH2000支持上述所有實驗，C2000只支持前十三個實驗. |
