LGY-GF05A型小型光伏電站運行與維護實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835

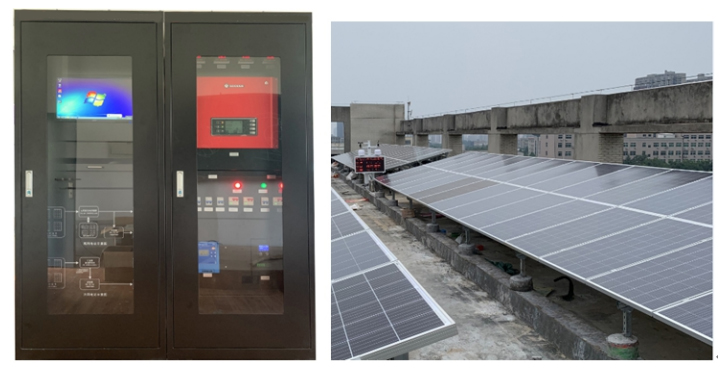

一、設備外觀
二、設備概述
LGY-GF05A型小型光伏電站運行與維護實訓系統，面向高等院校、職業技術學校深刻理解太陽能光伏發電原理與光伏電站運行與維護的實驗教學平臺，實物一體化設計，展現了太陽能發電的系統構成、利用太陽能電池組件吸收太陽能轉變?yōu)橹绷?/font>電，并通過太陽能充電控制器對蓄電池進行充電控制，再經過太陽能逆變器將直流電轉變?yōu)榻涣麟姡?/font>該平臺由2條回路組成，涵蓋了離網電站與并網電站，一路直接并入校園電網，一路存儲于蓄電池中，可為小功率設備供電，在滿足實訓的同時為學校節省的電能。系統由太陽能電池組件模塊、匯流模塊、太陽能充電控制模塊、蓄電池模塊、逆變控制模塊、并網模塊、儀表監控模塊、開關控制模塊、上位機監控模塊等組成。
通過實體光伏電站運行與維護實驗實操學習，培養掌握新能源電子技術、智能化控制技術、工程勘察設計、項目組織與管理等相關理論知識，具有光伏電站工程項目組織與管理，設備安裝、運行調試、智能微電網工程項目與維護能力的技術技能人才，能勝任光伏發電、新能源電子、智能微電網等企事業單位的產品輔助設計、生產管理、工程實施、營銷及技術支持等崗位工作。
本系統包含：太陽能電池組件、匯流箱、太陽能充電控制器、蓄電池，逆變器、防雷系統以及監控后臺。
三、技術參數
1.市電電源：三相AC380V±7% 50Hz；
2.安裝方式選其一；
1)太陽能電池組件戶外房頂安裝面積：不小于100m2；
系統負載功率：≤1000w；
設備安裝于屋頂，需有可靠的接地以及避雷設施；
接地要求：①各種不同用途和不同電壓的電氣設備應使用一個總的接地體，并要求接地電阻值R≤4歐。②重復接地應在中性點直接接地系統中，要求R≤10歐。③防雷接地應獨立設置，要求R＜30歐，且與主接地裝置在地下距離保持在3米以上。
