LG-DYRB1型 地源熱泵系統測試儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
按照國家可再生能源建筑應用示范項目測評導則要求，地源熱泵系統設計之前或竣工之后的驗收，以及系統的常年運行都需要進行測試，以滿足用戶的使用要求。由于地源熱泵系統都是原地運行，檢測部門必須搬運設備到現場進行測試，同時測量指標較多，計算數據復雜，對測試人員難度較大。因此錦州陽光公司推出專業檢測儀器（LG-DYRB1地源熱泵系統測試儀），攜帶方便，自動化程度高，功能專業先進，為地源熱泵系統的穩定運行起到保駕護航的作用。可廣泛應用于生產廠、實驗室、檢測中心、科研院所等研究部門的使用。
一、評測內容：
評測內容主要包括：室內溫濕度、系統能效比、熱泵機組制熱、制冷性能系數、節能效益評價、環境效益評價、經濟效益評價。
二、運行環境：
環境溫度 -40℃～60℃
相對濕度 ≤90%
工作電源 220V（±10%），50Hz(±2%)
三、地源熱泵系統組成:
由計量檢測設備、數據采集器、數據中心軟件、測試支架和通訊接口等組成。

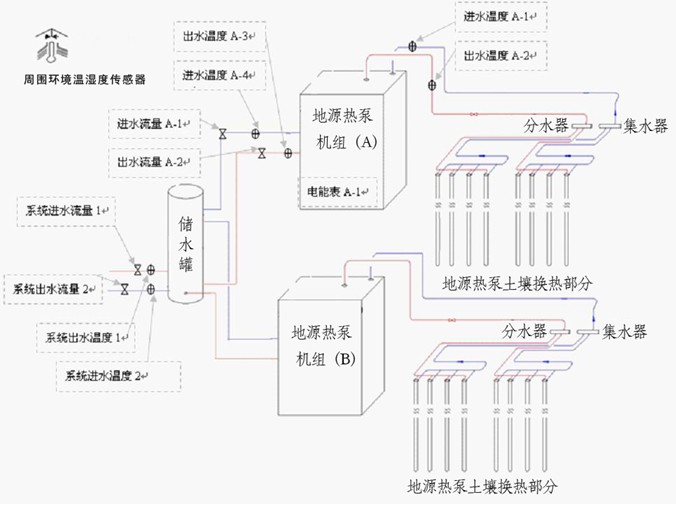

1、計量檢測設備包括室外溫度傳感器、系統用戶側進出水溫度傳感器、系統熱源側進出水溫度傳感器、系統用戶側循環流量傳感器、系統熱源側循環流量傳感器、系統耗電量監測電表、機組用戶側進出水溫度傳感器、機組熱源側進出水溫度傳感器、機組用戶側循環流量傳感器、機組熱源側循環流量傳感器、機組輸入功率傳感器等。
2、數據采集器：可以實時監測以上傳感器的數據,并進行處理,可根據設定的時間完成存儲,通訊,顯示等方面功能。
3、數據中心軟件：可對室外溫度；系統熱源 處流量；系統用戶處流量；系統熱源處進、出口水溫；系統用戶處進、出口水溫；系統耗電量；機組熱源處流量；機組用戶處流量；機組熱源處進、出口水溫；機組用戶處進、出口水溫；機組輸入功率等數據進行處理分析，并形成曲線圖根據(國家可再生能源建筑應用示范項目測評導則)生成檢測報告。
4、通訊功能：可實現數據有線/無線網絡化傳輸的功能，便于長期監測，使測量人員隨時掌握系統運行狀態，提高工作效率及測量準確性。

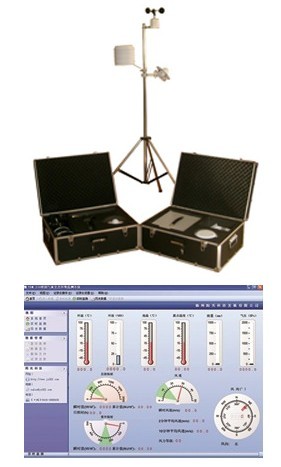

5、系統成套：為滿足質檢中心對現場安裝測量的要求，所有檢測儀表放入便攜箱內，手提式不銹鋼便攜支架(高:2.5m,重量:5KG) 安裝方便、快捷。
四、地源熱泵系統測試儀技術指標：
|
測量項目
|
傳感器技術指標
|
|
進出口水溫
|
A、通道數：8路 B、測量范圍:-10～100℃ C、測量精度:±0.2℃
D、顯示分辨率: 0.1℃，不銹鋼封裝，￠4*40mm,全密封,防腐,*技術防水 |
|
環境溫度
|
A、通道數：2路 B.測量范圍: ±0.2℃ C、測量精度: -50～80℃
D、顯示分辨率: 0.1℃，不銹鋼封裝,￠4*40mm,全密封,防腐,防水，帶防輻射罩 |
|
環境濕度
|
A、通道數:2路 B、測量范圍:0～100% C、測量精度:±2%RH
D、分辨率:0.1%RH，不銹鋼封裝,￠4*40mm,全密封,防腐,防水，帶防輻射罩 |
|
管路流量計
（超聲波） |
A、通道數：4路 B、流速范圍：±32M/S C、耐水溫:0--110℃
D、線性度：＜0.5%， 測量精度：＜±1%（流速大于0.2M/S） 重復性: ＜0.2% E、測量方式：不改動原管路，貼附管路表面。 |
|
電功率傳感器
|
A、通道數：2路 B、電壓：0--380V，電流：0—30A C、頻率：50Hz
D、準確度等級：3.0級 E、功率：0—6000W F、頻率變化允許范圍：±10%fn G、電壓變化允許范圍：±10%Un |
|
管路壓力
|
A、通道數：1路 B、壓力范圍：0～0.1MPA C、精度：＜50PA D、耐水溫：0～120度
|
|
TRM-DYRB1地源熱泵系統測試儀
|
A．采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據4000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單，適合在惡劣工業環境使用，具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
B.外觀尺寸：金屬外殼350×150×300（mm）。 C.數據存儲容量：4000條數據。 D.數據存儲內容：時間，各路水系統溫度，環境溫濕度，流量，電功率，壓力等信息。 E.顯示內容：時間，各路水系統溫度，環境溫濕度，流量，電功率，壓力等信息 F. 測量通道數：20路 |
|
通訊接口
|
系統可配有線（標準RS232/RS485/RJ45）或無線（GPRS網）通訊接口；與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，配無線GPRS移動網通訊模塊，不受距離限制，可實現異地監測現場數據。
|
|
系統軟件
|
系統軟件顯示界面友好，一鍵式安裝，操作簡單， Windows2000及以上系統環境即可運行，滿足《可再生能源建筑應用示范項目測評導則》地源熱泵系統測評標準，并可對測量數據進行曲線分析，形成圖表，繪制測試報告。數據存儲格式為EXCEL標準格式可供其它軟件調用。
|
五、LG-DYRB1型地源熱泵系統測試儀配置：
|
序號
|
名 稱
|
型 號
|
數量
|
單位
|
|
1
|
精密管路溫度傳感器(0～120℃)
|
PTWD-2A
|
8
|
支
|
|
2
|
環境溫濕度傳感器（帶防輻射罩，室內用）
|
PTS-3
|
1
|
套
|
|
3
|
環境溫濕度傳感器（帶防輻射罩，室外用）
|
PTS-3
|
1
|
套
|
|
4
|
管路流量傳感器(超聲波)
|
TUF-200B
|
4
|
臺
|
|
5
|
地源熱泵系統測試儀
|
LG-DYRB1
|
1
|
臺
|
|
6
|
地源熱泵系統測試軟件
|
LG-DYRB1
|
1
|
套
|
|
7
|
電功率傳感器
|
LG-DGL1
|
2
|
臺
|
|
8
|
室內外環境傳感器支架(2臺)+便攜箱(2臺)
|
PC-3-ZJ1
|
1
|
套
|
|
9
|
傳感器連接電纜（20米）
|
標準配置
|
1
|
套
|
|
*10
|
筆記本電腦(選配)
|
品牌
|
1
|
臺
|
|
*11
|
無線數據通訊模塊(選配)
|
GPRS-1
|
1
|
臺
|
