      LG-LGS02A型 恒壓供水系統實訓裝置適合普通大學、高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合中等職業學校、技工學校機電類專業自動控制技術教學內容的實習，還適合職業學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。 一、設備概述

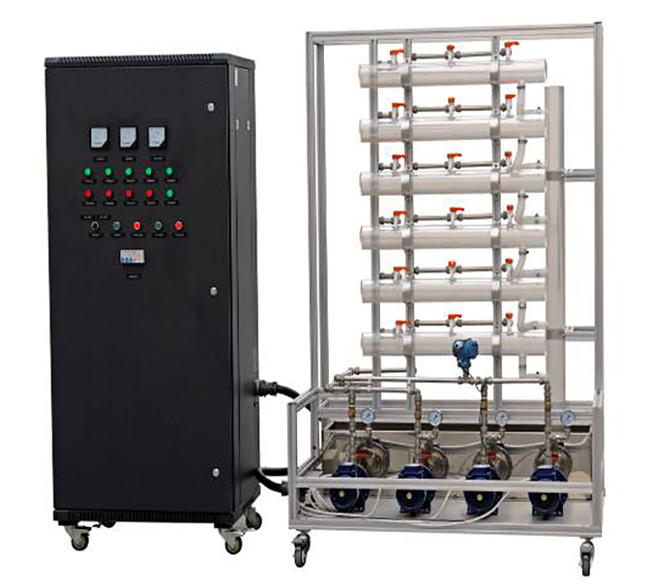

      LG-LGS02A型恒壓供水系統實訓裝置由供水系統和控制系統組成。供水系統由恒壓水箱、終端水箱、排水閥門及水泵組成，使學生在實驗過程中更加直觀、易懂;控制系統采用框架＋模塊，模塊可以自由的在框架上進行安裝和拆卸，模塊還具有通用性可以利用現有的模塊做一些其他的實驗，這就體現可產品的使用價值。
      LG-LGS02A型恒壓供水系統實訓裝置集PLC、變頻調速、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控制平臺采用PLC+變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。恒壓供水系統是利用PLC、內置PID的變頻器和低壓電器組成的智能自動化供水系統，主要用于高層建筑，生活小區的生活用水、消防用水、中小型水廠、污水處理廠和其他工礦業的生產用水等。
二、裝置特點
1、顯著的節能效果，一般節電率30%~50%。
2、優良的供水質量，供水壓力保持恒定。
3、具有手動、自動兩種切換功能，方便調試和維護。
4、多種工作模式，如單泵運行、一拖二固定運行和一拖二循環運行。
三、裝置組成
  整套裝置分為：上位控制層系統，實訓對象層，檢測傳感、變送、執行設備，上位控制軟件四部分。
1、上位控制層系統：主控機為西門子S7-200可編程控制器，可實現順序及PID控制；
2、實訓對象層系統：采用標準鋁合金框架結構，主要由1臺終端水箱、1臺壓力水箱、及相應的水管管道、閥門、指示儀表組成，與實際恒壓供水系統基本一致，使學生的實訓與實際環境緊密結合。
3、檢測傳感、變送、執行裝置
（1）液位傳感器：液位傳感器1個，防止終端水箱水位過低；
（2）壓力傳感器：壓力變送器1個，輸出信號4~20mA；
（2）數據采集：采用西門子EM235特殊功能模塊，該模塊具有四路標準模擬量輸入和一路標準模擬量輸出；
（3）變頻器：采用三菱E540變頻器1臺，帶PID控制功能和RS485通訊接口；
（4）水泵：共2臺，用于向客戶提供用水的動力。
4、上位控制軟件
（1）PLC編程軟件：MicroWIN 4.0編程軟件；
（2）上位控制操作/實驗面板
1）強電控制面板：裝有漏電保護空氣開關，電流型漏電保護器，充分考慮人身安全保護；多組保險絲，保證設備安全，操作控制便捷；裝有電壓表、指示燈，更加直觀，強電信息一目了然；
2）控制器面板：變頻控制器面板、PLC控制器面板；
3）電氣控制面板：控制對象中的儀表信號和電氣信號轉移到信號接線板上，提供傳感器檢測及執行控制器信號接口，便于學生組成不同的控制系統。
（3）系統保護：由漏電開關、液位傳感器、止回閥及壓力保護四部分組成。
總電源配置漏電開關及接地保護線，防止漏電傷害；
供水箱終端設置液位傳感器，保持該水箱液位不能過低，否則會對水泵的安全運行造成傷害；
在每一個水泵的出口處設置有止回閥，防止水泵空載運行而損壞水泵；這種情況常常發生在水泵入口處被異物堵塞時；壓力保護時防止整個系統的壓力過高而影響到水泵的正常運行，故必須設置一個壓力的*高極限；從而可保證水泵的正常運行。
四、主要配置清單

序號	名稱和型號	單位	數量	備注
1	終端水箱	個	1
2	恒壓水箱	個
3	控制系統鋁合金框架	套	1
4	壓力變送器	個	1	0~40Kpa
5	膜盒壓力表	個	1	0~40Kpa
6	水位開關	個	1	增壓水泵工作保護
7	增壓水泵	個	2	工/變頻切換，設定恒壓水箱壓力希望值
8	單向水閥	個	2
9	水箱滿水保護	個	2	終端水箱設置滿水強行下排管路，*大限度對設備本身進行保護
10	手動排水管路	個	1	手動手閥控制
11	主機控制模塊	塊	1	PLC主機 S7-200 CPU226
12	變頻器模塊	塊	1	變頻器，PID控制
13	數據采集與擴展模塊	塊	1	EM235，EM222
14	顯示模塊	塊	1
15	控制模塊	塊	1
16	繼電器模塊	塊	1	4個三閉一開繼電器，插孔為安全型
17	其他設備			編程線纜、航空線纜、編程軟件、安全連接導線等

五、技術參數
1、水箱：包括終端水箱、恒壓水箱，
  材料：有機玻璃，
  水箱容量：70升
  水箱工作溫度：10～60℃，
  恒壓水箱工作壓力：0～20MPA
2、西門子PLC主機：
  型號：S7-200 CPU226，
  工作電源：AC250VDC30A以下，
  工作負載：2A/1點8A/4點公用，
  響應時間：10ms。
3、西門子模擬量輸入/輸出模塊：
  型號：EM235，
  工作電源：PLC內部供電，
  分辨率：40mV(10V/32000)、20mV（5V/32000）、64ｕAMIN(4～20mA/32000)，
  通道數：4輸入1輸出。
4、西門子PLC輸出擴展模塊：
  型號：EM222
  工作電源：PLC內部供電
  點數：8點
  響應時間：10ms
5、變頻器：
  型號：FR-E740
  額定容量：1.2KVA
  額定電流：1.6A
  輸出電壓：三相，380V~480V 50HZ/60HZ
  電源電壓：三相，380V~480V 50HZ/60HZ
  冷卻方式：自冷
6、增壓水泵：
  工作電壓：AC380V，
  工作電流：0.32A
  額定功率：90VA，
  流量：25L/min
  揚程：4米，
  轉速：2880r.p.m
7、壓力變送器：
  電源：DC12~40V，
  負載特性：4～20mA，
  量程：0~40Kpa
  負載阻抗R與電源電壓V的關系：R≤50（V－12），
  精度：±2％
六、實訓項目
1、BCD數字開關使用實訓；
2、PLC控制LED七段碼顯示器實訓；
3、BCD數字開關與LED七段碼顯示器的綜合實訓；
4、擴散硅壓力變送器和PLC數模轉換實訓；
5、變頻器功能參數設置和操作實訓；
6、恒壓供水系統實訓。
