LG-DTS01型 電梯安裝維修與保養實訓考核平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、電梯實訓考核設備概述
LG-DTS01型 電梯安裝維修與保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求，采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝專業、樓宇自動化專業、機電設備安裝及電氣技術應用等專業的《電梯安裝與維修》的教學與實訓。
LG-DTS01型 電梯安裝維修與保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構，且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。獨特的井道，不僅方便進行教學與實訓，而且營造了電梯安裝、維修與保養的真實情景。LG-DTS01型電梯安裝維修與保養實訓考核設備由控制系統采用串行通信的VVVF微機電梯控制系統，曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能，又科學、合理的整合電梯安裝、維修與保養的學習功能，是該裝置的特點。
實訓時，采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人，采用光幕屏蔽井道，防止學生或動物誤入井道等多重安全防護措施，保證教學與實訓的安全。

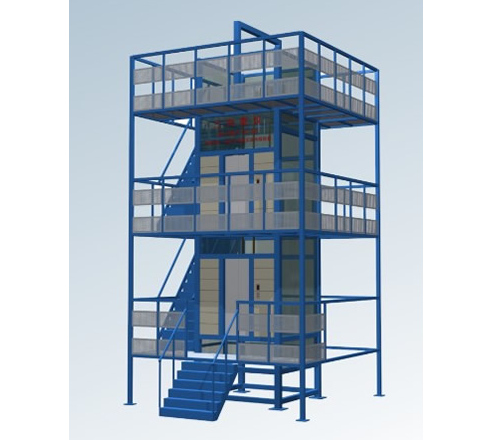

（圖片為參考，以實物為準）
二、電梯實訓考核設備技術參數
◎ 工作電源：三相五線供電AC 380 V /220 V ±7.5% 50Hz;
◎ 參考尺寸：4500 × 3700 ×8000 mm （長×寬×高）;
◎ 安全保護措施：具有接地保護、過流、過載、漏電保護及防摔、 防撞保護功能，符合相關的國家標準;
◎ *大功率消耗≤7.5 kW。
三、電梯實訓考核設備配置清單：
|
規格型號 |
額定載荷 |
升降行程 |
臺面尺寸 |
備注 |
|
SJG實訓電梯1 |
500kg |
5米 |
1.4*1.35米 |
|
四、實訓電梯主要用料明細：
|
序 號 |
材料名稱規格 |
用途 |
產地 |
|
1 |
δ3mm花紋鋼板sus304不銹鋼 |
門 |
上海寶鋼 |
|
100*40H16方管 |
橫軸架 |
||
|
10# 軌道型鋼 |
導軌 |
||
|
100*40矩形管、δ14,16鋼板 |
門架面板 |
||
|
橫 軸 架 |
|||
|
2 |
液 壓 泵 CBN系列齒輪泵 |
液壓系統 |
泰興鼎坤 |
|
液壓油46# |
上海 |
||
|
雙層高壓油管 |
威陽西北橡膠 |
||
|
油缸筒Φ60*5 ×2 |
無錫四方精密無縫管 |
||
|
活塞桿 Φ40 ×2 |
泰興鼎坤 |
||
|
密封件、防塵圈 |
臺灣鼎基 |
||
|
3 |
電機 |
380V 2.2Kw |
榮成市華宇機電有限公司 |
|
電器原件 |
電源線路控制 |
正泰集團 |
|
|
4 |
其他配件 |
滑輪、鏈輪 |
泰興鼎坤 |
|
HRB軸承、鋼珠 |
哈 爾 濱 |
||
|
鏈條、照明燈 |
泰興鼎坤 |
||
|
其他 |
使用說明書/保修卡/合格證 |
|
|
五、實訓電梯詳細用料配置：
|
序號 |
名稱 |
技術規格 |
備 注 |
|
1 |
門 |
δ3mm花紋鋼板sus304不銹鋼 |
|
|
60*40 |
H16方管 |
||
|
2 |
道軌 |
10# |
軌道C型鋼 |
|
3 |
門架面板 橫軸架 |
100*40δ10 11 |
矩形管鋼板 |
|
4 |
油缸筒 |
￠60*5（2只） |
內徑精磨 |
|
5 |
活塞桿 |
￠40（2只） |
高碳鉻軸承鋼（外徑精磨） |
|
6 |
活塞 |
￠60（2只） |
耐磨鑄鐵 |
|
7 |
Y型密封圈 |
￠60（2只） |
華而卡 |
|
8 |
臺面 |
1.4*1.35*2.5 |
3mm厚花紋板及70×70H16方管 |
|
9 |
高壓油管 |
DN848MPa |
咸陽航空油管 |
|
10 |
液壓件接頭 |
￠8 |
蘇州 |
|
11 |
電磁閥 |
JBZE8 |
蘇州 |
|
12 |
高壓齒輪泵 |
E304 |
泰興鼎坤 |
|
13 |
控制變壓器 |
BK50C-380V220V36V24V12V6V |
德力西 |
|
14 |
交流接觸器 |
CJXZ-1210 |
德力西 |
|
15 |
中間電磁繼電器 |
JZX－22FD－4Z |
德力西 |
|
16 |
行程開關 |
LX19-001 |
德力西 |
|
17 |
按鈕 |
NB4 |
德力西 |
|
18 |
電磁閥 |
直流－24V |
德力西 |
|
19 |
漏電斷路器 |
DZ47-36 D10 |
德力西 |
|
20 |
雙色信號燈 |
AD16-22D/S |
德力西 |
|
20 |
額定載荷 |
500kg |
操作高度5000mm |
注：自產品交貨起壹年內，正常使用情況下，由于產品質量原因(非使用不當等人為原因)造成的設備故障，免費保修。
