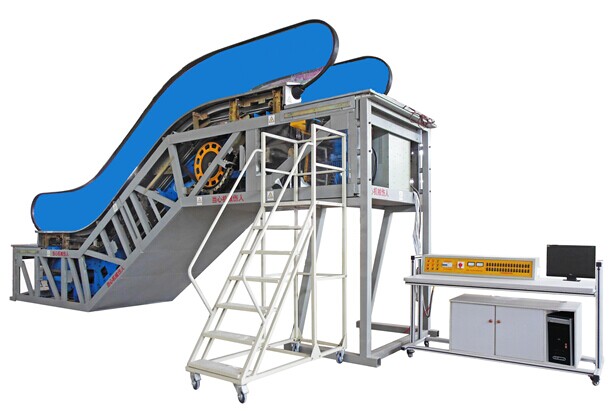

LG-DTF02型扶梯部件安裝與調整實訓設備（工程型）

品牌：理工偉業咨詢電話：010-82827827 82827835

一、自動扶梯的結構特點

1、結構特點

自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。

具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，

如車站、碼頭、商場等處，得以廣泛應用。

本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

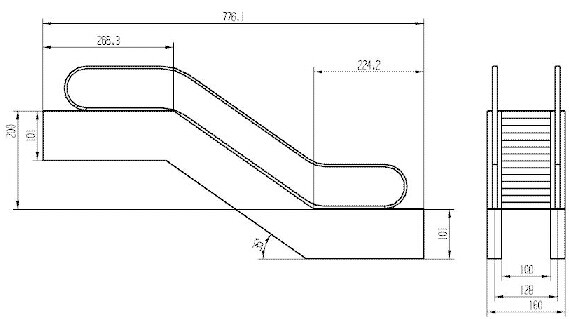

2、扶梯尺寸

二、技術指標
1、輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2、整機容量：＜8kVA
3、外形尺寸：7800mm（長）×1600mm（寬）×4000mm（高）
4、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、自動扶梯技術規格表

序號	內容
1	總體說明
1．1	電梯編號：L1-L2
1．2	建筑物類型：百貨商場
1．3	扶手支架類型：苗條型
1．4	扶手支架高度： 900mm
1．5	適用標準：GB16899-1997
2	主要技術參數：
2．1	安裝方式：室內
2．2	布置方式：單臺
2．3	提升高度：2000mm
2．4	傾角：35º
2．5	梯級寬度：1000mm
2．6	水平梯級：2K
2．7	速度： 0.5 m/s
2．8	供電方式：三相五線制
2．9	電機電壓：380V
2．10	照明電壓：36V
2．11	頻率：50HZ
2．12	減速機：蝸輪蝸桿
2．13	控制屏安裝：桁架內
2．14	起動：星、三角
2．15	起動方式：鑰匙
3	型材
3．1	扶手支架型材：發紋不銹鋼
3．2	護壁板：透明鋼化玻璃
3．3	內蓋板：發紋不銹鋼
3．4	外蓋板：發紋不銹鋼
3．5	圍裙板：發紋不銹鋼
3．6	梯級：不銹鋼
3．7	梯級顏色：黑色（帶黃邊框）
3．8	扶手帶：黑色
3．9	前沿板及蓋板：發紋不銹鋼
3．10	梳齒：合成樹脂
4	故障顯示（中文）
5	變頻節能功能

四、自動扶梯主要部件配置表

序號	材料名稱	產地
1	發紋不銹鋼圍裙板材料	日本
2	發紋不銹鋼內外蓋板材料	日本
3	阿爾法系列曳引機	阿爾法
4	電動機	寶達中馬合資
5	微機控制	日本
6	蝸輪蝸桿	阿爾法
7	苗條型扶手支架	阿爾法
8	過載保護西門子繼電器	中德合資
9	相關主軸承	日本
10	梯級鏈主輪和梯級付輪輪緣	德國拜耳
11	圍裙板擠壓保護	阿爾法
12	梯級下沉保護	阿爾法
13	梳齒受力保護	阿爾法
14	驅動鏈漲緊及斷裂保護	阿爾法
15	梯級鏈漲緊及斷裂保護	阿爾法
16	控制接點	中德合資
17	控制屏施耐德接觸器	中法合資
18	控制屏施耐德繼電器	中法合資
19	桁架	阿爾法
20	扶手帶	豫聯中美合資
21	不銹鋼梯級	阿爾法
22	梯級鏈（節距133.33毫米）	阿爾法
23	鋼化玻璃	蘇新中新合資
24	變頻器	阿爾法

五、自動扶梯主要功能

序號	功能名稱	功能說明
1	雙向運行	操作上下進出口處鑰匙開關，可實現上行或下行
2	緊急停止	按上下進出口處急停按鈕，可使扶梯停止運行
3	檢修運行	操作檢修盒，可進行檢修點動運行
4	梯級安全照明	扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
5	扶手帶入口安全裝置	扶手帶入口處有異物則設備停止運行
6	梯級安全運行裝置	梯級發生斷裂下陷時設備停止運行
7	梳齒板安全裝置	梯級與梳齒板之間夾入異物則設備停止運行
8	扶手帶安全裝置	發生扶手帶斷裂則設備停止運行
9	梯級鏈安全裝置	梯級鏈斷裂或超過延伸長度則設備停止運行
10	圍裙板安全裝置	梯級與圍裙板之間夾入異物則設備停止運行
11	超欠速安全裝置	當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行
12	超載安全裝置	運行電流大于額定電流15%則設備停止運行
13	松閘安全裝置	制動裝置沒有安全打開或失靈則設備停止運行
14	靜電保護	消除梯級運行（踏板）在運行中產生的靜電
15	驅動鏈斷鏈保護	當驅動鏈斷裂或過長時設備停止運行
16	非操作逆轉保護	設備和扶手帶的運行方向與指定方向相反時設備停止運行
17	斷、錯相保護	動力電源缺相或錯相時設備停止運行
18	短路保護	電源回路短路時設備停止運行
19	故障顯示（中文）	設備運行發生故障時，自動顯示故障發生部位
20	變頻驅動	使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70%
