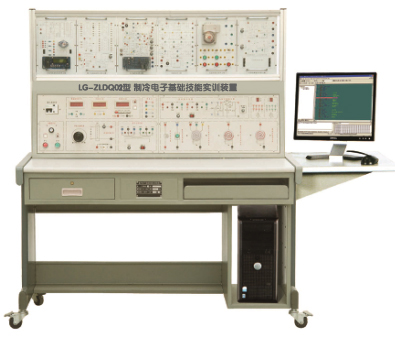

LG-ZLDQ02型 制冷電子基礎技能實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品整體配置
1.本裝置用于對初、中、高級制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。適用于制冷基礎、制冷設備維修工、空調器維修、制冷裝置及自動化、空調設備及維修、空調技術等專業課程。
2.本裝置采用單相三線（～220V±10%）供電，外形尺寸：1.6m×0.7m×1.3m，由實訓臺、實訓掛箱組成。
3.控制屏采用鐵質雙層亞光密紋噴塑結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。配備了各類電源、儀器儀表。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓桌為耐磨防水高密度板，結構堅固；設有兩個大抽屜，用于放置工具及資料等，還設有四個萬向輪，便于移動。
4.本裝置采用模塊化設計，操作方便、更換便捷，具有可擴展功能，設備設有漏電保護、過載保護、接地保護等，確保操作者的安全，實訓連接線及插座采用手槍式防觸電結構設計，使用安全、可靠、防觸電。
二、基本功能及組成
三、實訓項目
1.二極管的特性與應用單元實訓
2.晶體管的特性與應用單元實訓
3.串并聯型穩壓電路單元實訓
4.穩壓電路應用單元實訓
5.電源電路單元實訓
6.數字電路單元實訓
7.555時基電路單元實訓
8.RS觸發電路單元實訓
9.3min延時電路單元實訓
10.二次自動復位電路單元實訓
11.電冰箱電子溫控電路單元實訓
12.低溫除霜電路單元實訓
13.可控硅調速電路單元實訓
14.步進電機驅動電路單元實訓
15.熱泵空調電氣電路單元實訓
16.電冰箱電子溫控電路綜合單元實訓
17.熱泵空調電氣電路綜合單元實訓
相關制冷實訓考核裝置：
LG-JD01型 多功能家用電子產品電氣控制綜合實訓裝置
LG-ZL01型 智能型制冷壓縮機性能測試實訓裝置
LG-ZL02型 小型冷庫制冷系統綜合實訓考核裝置
LG-ZL03型 一機兩庫系統綜合實訓裝置
LG-ZL04型 一機二庫技能實訓設備 （冷凍與冷藏）
LG-ZKT01型 中央空調綜合實訓裝置
LG-ZKT02型 中央空調實驗裝置（風管式、房間式及綜合式）
LG-ZKT03型 家用中央空調實訓考核裝置
LG-ZKT04型 家用中央空調實訓裝置
LG-ZKT05型 仿真型中央空調實訓考核裝置（微機控制）
LG-ZKT06型 冷卻搭實訓裝置
LG-JZL01型 空調制冷制熱綜合實驗裝置(普通型)
LG-JZL02型 變頻空調制冷制熱綜合實驗設備
LG-JZL03型 家用分體空調技能實訓設備
LG-JZL04型 變頻空調安裝調試實訓裝置
LG-JZL05型 空調/冰箱制冷制熱實訓考核裝置
LG-JZL06型 三種制冷壓縮機比較實訓裝置
LG-JZL07型 雙門電冰箱綜合實訓考核裝置
LG-LKR01型 空氣源熱泵熱機實訓考核裝置
LG-JZL08型 空調制冷系統實驗臺
LG-LKR02型 循環式空調過程試驗裝置
LG-LKR03型 空氣調節系統模擬實驗臺
LG-LKR04型 制冷壓縮機性能測試實訓裝置
LG-ZBX01型 雙門冰箱實訓考核裝置
LG-ZBX02型 電冰箱制冷系統實訓考核裝置(直冷)
LG-ZBX03型 變頻空調制冷設備實訓裝置
LG-ZBX04型 空調實訓考核裝置
LG-JD01A型 家用電器實訓裝置
LG-ZBX05型 空調冰箱組裝與調試實訓考核裝置(智能考核型)
LG-ZBX06型 半導體制冷技術實訓裝置
LG-ZBX07型 現代制冷與空調系統技能實訓裝置
LG-ZGS01型 柜式空調技能實訓考核裝置
LG-ZGS02型 制冷壓縮機拆裝實訓裝置
LG-ZGS03型 電冰箱電氣控制線路實訓箱
LG-ZGS04型 空調安裝調試實訓裝置
LG-ZGS05型 空調維修操作實訓裝置
LG-ZGS06型 制冷電氣實訓裝置
LG-ZGS07型 現代空調/冰箱系統組裝實訓平臺
LG-ZGS08型 空氣源熱泵熱機實訓考核裝置
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1.本裝置用于對初、中、高級制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。適用于制冷基礎、制冷設備維修工、空調器維修、制冷裝置及自動化、空調設備及維修、空調技術等專業課程。
2.本裝置采用單相三線（～220V±10%）供電，外形尺寸：1.6m×0.7m×1.3m，由實訓臺、實訓掛箱組成。
3.控制屏采用鐵質雙層亞光密紋噴塑結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。配備了各類電源、儀器儀表。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓桌為耐磨防水高密度板，結構堅固；設有兩個大抽屜，用于放置工具及資料等，還設有四個萬向輪，便于移動。
4.本裝置采用模塊化設計，操作方便、更換便捷，具有可擴展功能，設備設有漏電保護、過載保護、接地保護等，確保操作者的安全，實訓連接線及插座采用手槍式防觸電結構設計，使用安全、可靠、防觸電。
| 序號 | 名稱 | 功能及組成 | 數量 |
| 1 | 儀表電源模塊 |
直流電源：提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢復功能。交流電源：提供兩組8.5V和兩組17.5V 交流電壓表 測量范圍0～500V；直流電流表 測量范圍0～200V； |
1套 |
| 2 | 元件單元實訓箱 | 提供常用元件 | 1件 |
| 3 | 模擬電路基礎實訓單元箱 | 提供制冷電路中的復位電路；串、并聯穩壓電路 | 1件 |
| 4 | 電源電路單元箱 | 提供電源電路 | 1件 |
| 5 | 數字電路基礎實訓單元箱 | 提供555時基電路和R-S觸發電路 | 1件 |
| 6 | 電子溫控實訓單元箱 | 提供電子溫控電路圖及線路板 | 1件 |
| 7 | 可控硅調速實訓單元箱 | 提供可控硅調速電路圖及線路板 | 1件 |
| 8 | 步進電機驅動實訓單元箱 | 提供步進電機驅動電路圖及線路板 | 1件 |
| 9 | 低溫除霜電路實訓單元箱 | 提供低溫除霜電氣電路圖及線路板 | 1件 |
| 10 | 熱泵空調電氣實訓單元箱 | 提供熱泵空調電氣電路圖及線路板 | 1件 |
1.二極管的特性與應用單元實訓
2.晶體管的特性與應用單元實訓
3.串并聯型穩壓電路單元實訓
4.穩壓電路應用單元實訓
5.電源電路單元實訓
6.數字電路單元實訓
7.555時基電路單元實訓
8.RS觸發電路單元實訓
9.3min延時電路單元實訓
10.二次自動復位電路單元實訓
11.電冰箱電子溫控電路單元實訓
12.低溫除霜電路單元實訓
13.可控硅調速電路單元實訓
14.步進電機驅動電路單元實訓
15.熱泵空調電氣電路單元實訓
16.電冰箱電子溫控電路綜合單元實訓
17.熱泵空調電氣電路綜合單元實訓
