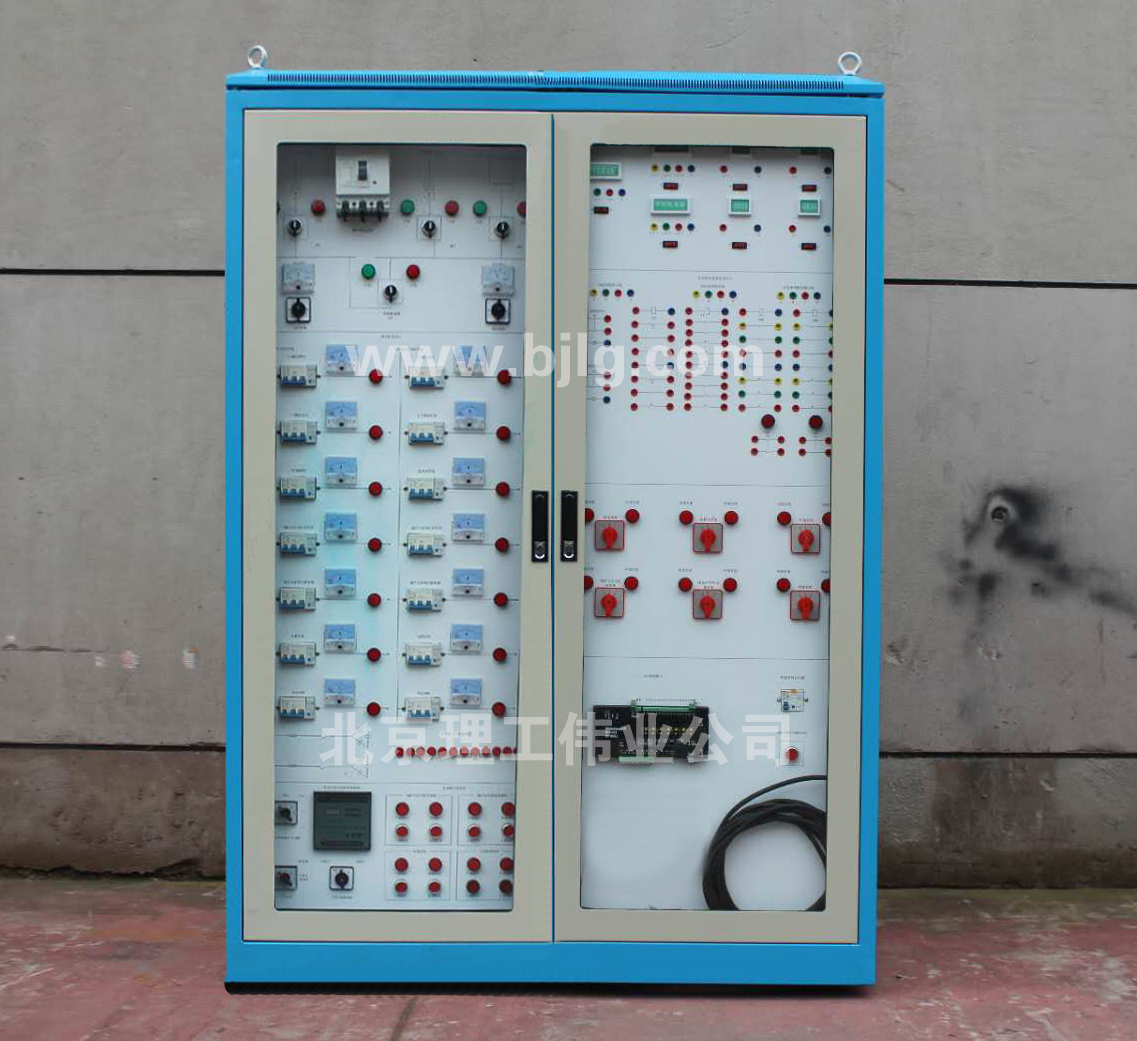

LG-GPD1型 樓宇供配電技術實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能概述：
1.LG-GPD1型 樓宇供配電技術實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。
6.樓宇智能配電監控軟件
（1） 具用可視化監控功能
（2）具有總供電輸出電壓、電流、功率因數等
（3）母線監控通斷
（4）樓層用電支線電流監控
（5）大樓干線分合閘監控
（6）用電電量趨勢分析
（7）消防監控報警窗口
二、技術規格：
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
三、完成的教學內容如下:
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
四、供電系統清單
1.LG-GPD1型 樓宇供配電技術實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。
6.樓宇智能配電監控軟件
（1） 具用可視化監控功能
（2）具有總供電輸出電壓、電流、功率因數等
（3）母線監控通斷
（4）樓層用電支線電流監控
（5）大樓干線分合閘監控
（6）用電電量趨勢分析
（7）消防監控報警窗口
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
三、完成的教學內容如下:
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
四、供電系統清單
| 序號 | 名稱 | 數量 | |
| 1 | 微型斷路器 | 14只 |
DZ47-63 |
| 2 | 塑殼斷路器： | 1只 |
NM1- 32A |
| 3 | 智能無功補償器 | 1只 | JKL5CF/JKW-2SC |
| 4 | 模擬負荷瓷盤電阻 | 6組； | RJ300-1000/RJ300-300/RJ300-700/RJ300-500 |
| 5 | 模擬負荷電抗 | 6組； | 定制電流2A， |
| 6 | 接觸器: | 22只 | CJX2 |
| 7 | 智能電流變送器 | (14只） | MIK-DJ |
| 9 | 電壓表 | (2只） | 85L17 |
| 10 | 智能電量變送器 | 1只 | EDA9033 |
| 11 | DDC控制模塊; | 1只 | HW5515 |
| 12 | 無功補償電容板1塊 | 4只裝 | CBB61 |
| 13 | 信號燈 | 18只 | AD22 |
| 14 | 船形開關紅色； | 3只 | KCD |
| 15 | 中間繼電器； | 8只 | MY4N |
| 16 | 時間繼電器； | 3只 | ST3P |
| 17 | LON網卡1個 | 1個 | L0N |
| 18 | 電腦桌鋁木結構可移動； | 1張 | 600*600*1000 |
| 19 | 實訓臺架 | 1套 | 1500*680*1800 |
| 20 | 鋁材印刷板 | 2塊 | 625-1500 |
| 21 | PLC | 1套 | FX1N-10MR |
| 22 | 模擬量采集器 | 1個 | MODBUS |
| 23 | 計算機 | 1套 |
用戶自配 |
