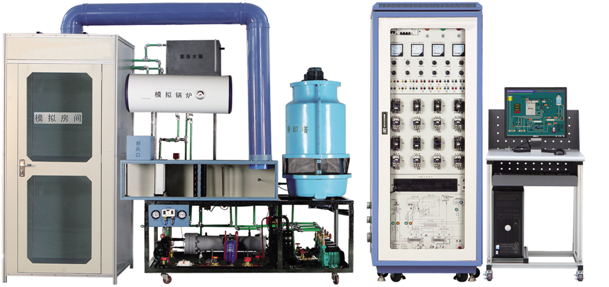

“LG-LRY01型 冷熱源監控實訓系統”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業及本科院校的教學和實訓要求研發的產品。本裝置將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實訓臺能單獨演示中央空調夏天制冷、冬天制熱循環。

        該裝置適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控制、電氣技術應用、制冷空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
一、 裝置特點
1. 控制器采用西門子工業控制器S7-200可編程控制器，擁有成熟的專業技術和廣闊的市場背影，產品緊貼實際應用和先進技術，實用性強
2. 控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制
3. 控制系統能體現真實的供水系統，有自動和手動控制兩種方式，當自動控制失效時，系統由手動控制方式運行
4. 控制對象采用不銹鋼、鋁型材等組成，保證不生銹、不易老化；模擬現實生活中的大廳和房間，動力系統由專用水泵構成，其中2臺冷卻水水泵、1臺換熱水泵、2臺冷凍水水泵，能夠實現給模擬大廳和模擬房間制冷和供暖的水系統循環。
二、 技術參數
1. 輸入電源：三相五線～380V±10%  50Hz
2. 制冷劑/用量：R22 2kg
3. 風機盤管：350m3/h
4. 外形尺寸：00cm×200cm×210cm
5. 冷卻循環水泵：38L/min  揚程10米
6. 冷凍循環水泵：38L/min  揚程10米
7. 供熱循環水泵：38L/min  揚程10米
8. 模擬鍋爐：功率：1500W  容量：60L
9. 系統保護：具有高低壓力、過熱保護裝置
10. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
三、 系統組成
實訓裝置由電氣控制柜、實訓對象、模擬房間、模擬大廳、測量儀表等組成：
1. 電氣控制柜
    采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、
    交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，*上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度指示。第二層為PLC控制器及系統流程圖，PLC控制器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件
工作狀態指示燈等組成。*下面層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控制回路以交流220V電壓為主。
2. 實訓對象
實訓對象采用不銹鋼鋼架制成，系統由制冷機組、冷卻水系統、媒水水系統、供暖系統等組成。
1) 制冷機組：包括1臺3匹旋轉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。
2) 冷卻水系統：包括1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水系統：包括2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 供暖系統：包括1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3. 模擬房間　
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
4. 模擬大廳
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控制控器、新風處理系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
5. 測量儀表
1)電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2)制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3)媒水水系統監測儀表參數：徑向壓力表量程0～0.16 Mpa
四、 實訓項目
1. 中央空調的硬件設備的孰悉
2. 中央空調的啟動、運行、調試技術的實訓
3. 中央空調運行工作情況、運行參數檢測分析
4. 中央空調控制原理的認識
5. PLC可編程控制器編程
6. 數據采集技術的應用
7. 組態技術應用
8. 網絡技術的應用（遠程控制）
9. 傳感器及變送器安裝和使用
