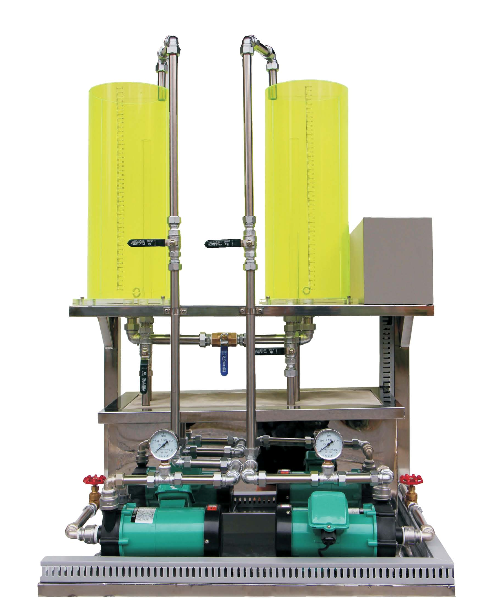

LG-SA03A型 二容液位流量控制實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
LG-SA03A型 二容液位流量控制實驗裝置由有機玻璃儲水箱、電動調節閥、渦輪流量計、水泵液位傳感器等組成，可以與智能調節儀、PLC組成閉環PID調節液位流量控制系統。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印，以及液位和流量特性實驗，單閉環實驗，雙閉環實驗，解耦實驗，同時儀器可以擴展DDC控制和單片機控制，并且可以根據使用者的要求，自己開發實驗項目。產品適合《計算機控制技術》、《可編程控制器》、《工廠自動化》、《微機儀表控制技術》、《自動化儀表》講述現代計算機控制軟硬件系統在工程實踐中的應用，數據采集及處理技術，數字通訊技術，各類專用工業控制器，PLC控制技術，智能儀表控制技術，DDC控制技術，算法編程及應用技術。
本裝置采用工業級傳感器，具有多重安全保護，其結構特點微小、緊湊、美觀、安全。提供IEC標準信號及相關測試點供單片機接入進行編程實驗，適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。
二、實驗內容（常規配置）
1. 水箱液位傳感器的特性及其標定
2. 單容水箱對象特性測試實驗
3. 雙容水箱對象特性測試實驗
4. 單容水箱液位的定值控制實驗
5. 雙容水箱液位的定值控制實驗
6. 二容水箱液位的計算機耦合控制實驗
7. 單容水箱液位的計算機模糊控制實驗
8. 單神經元控制實驗
9. 單容水箱液位的計算機預測控制實驗
10. 壓力的單閉環控制實驗
11. 流量的單閉環控制實驗
12 水箱液位與流量的串級控制實驗
13. 流量的單/雙閉環比值控制實驗
14. 液位的變比值控制實驗
三、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LG-SA03A型 二容液位流量控制實驗裝置由有機玻璃儲水箱、電動調節閥、渦輪流量計、水泵液位傳感器等組成，可以與智能調節儀、PLC組成閉環PID調節液位流量控制系統。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印，以及液位和流量特性實驗，單閉環實驗，雙閉環實驗，解耦實驗，同時儀器可以擴展DDC控制和單片機控制，并且可以根據使用者的要求，自己開發實驗項目。產品適合《計算機控制技術》、《可編程控制器》、《工廠自動化》、《微機儀表控制技術》、《自動化儀表》講述現代計算機控制軟硬件系統在工程實踐中的應用，數據采集及處理技術，數字通訊技術，各類專用工業控制器，PLC控制技術，智能儀表控制技術，DDC控制技術，算法編程及應用技術。
二、實驗內容（常規配置）
1. 水箱液位傳感器的特性及其標定
2. 單容水箱對象特性測試實驗
3. 雙容水箱對象特性測試實驗
4. 單容水箱液位的定值控制實驗
5. 雙容水箱液位的定值控制實驗
6. 二容水箱液位的計算機耦合控制實驗
7. 單容水箱液位的計算機模糊控制實驗
8. 單神經元控制實驗
9. 單容水箱液位的計算機預測控制實驗
10. 壓力的單閉環控制實驗
11. 流量的單閉環控制實驗
12 水箱液位與流量的串級控制實驗
13. 流量的單/雙閉環比值控制實驗
14. 液位的變比值控制實驗
三、配置清單
| 編 號 | 名 稱 | 數量 |
| SA-01 | 電源控制屏 | 1 件 |
| SA-02 | 實驗桌 | 1 張 |
| SA-12 | 智能調節儀（按實驗要求需配3件） | 3 件 |
| 配套實驗教學軟件 | 1 件 | |
| SA-22 | 遠程數據采集模擬量輸出模塊 | 1 件 |
| SA-23 | 遠程數據采集模擬量輸入模塊 | 1 件 |
| 配套實驗教學軟件 | 1 套 | |
| SA-31 | FM148 現場總線遠程I/O模塊（8路模擬量輸入） | 1 件 |
| SA-33 | FM151 現場總線遠程I/O模塊（8路模擬量輸出） | 1 臺 |
| SA-34 | MACS控制系統網絡示意圖 | 1 件 |
| SA-35 | MCU主控單元（帶PROFIBUS-DP總線通訊接口卡） | 1 套 |
| “和利時”MACS V組態軟件 | 1 套 | |
| 配套實驗教學軟件 | 1 套 | |
| SA-41A | S7-300 PLC可編程控制器（含CPU315-2DP模塊、SM331 8路模擬量輸入模塊、SM332 4路模擬量輸出模塊） | 1 件 |
| STEP7 5.2編程軟件 | 1 套 | |
| WinCC 6.0組態軟件 | 1 套 | |
| 配套實驗教學軟件 | 1 套 | |
| SA-44 | S7-200 PLC可編程控制器（西門子S7－200<主機CPU224，集成24點開關量，14點輸入/10點輸出>，模擬量模塊EM235） | 1 件 |
| 配套實驗教學軟件 | 1 套 | |
| CP5611專業網卡及通訊電纜 | 1 件 | |
| MCGS工控組態軟件（200點） | 1 套 | |
| SA-51 | 單片機控制（利用RS232通信接口，配合單片機控制與計算機算法控制軟件<著名MATLAB軟件>，可實現各種數字式PID運算控制和各種先進的智能控制，并實現數據實時采集作圖） | 1 件 |
| 配套實驗教學軟件 | 1 套 | |
| SA-71 | 可編程控制器系統（包含FX2N-48MR主機<主機集成48點開關量>、FX2N-4AD 4路模擬量輸入模塊、FX2N-4DA 4路模擬量輸出模塊） | 1 件 |
| 配套實驗教學軟件 | 1 套 | |
| SA-61 | ADAM-6015 熱電阻模塊 | 1 件 |
| SA-62 | ADAM-6024 多功能模塊 | 1 件 |
| SA-64 | HUB以太網交換機 | 1 件 |
| 配套實驗教學軟件 | 1 套 | |
| SA-63 | ADAM-6500通信控制模塊 | 1 件 |
| 配套實驗教學軟件 | 1 套 | |
| SA-03 | 高可靠護套結構手槍插實驗連接線、航空連接電纜及實驗配件 | 1 套 |
| LG-SA03 | 雙容水箱對象系統實驗裝置 | 1套 |
