低壓電工作業安全技術實際操作考試點設備（四工位）
一、設備配備標準

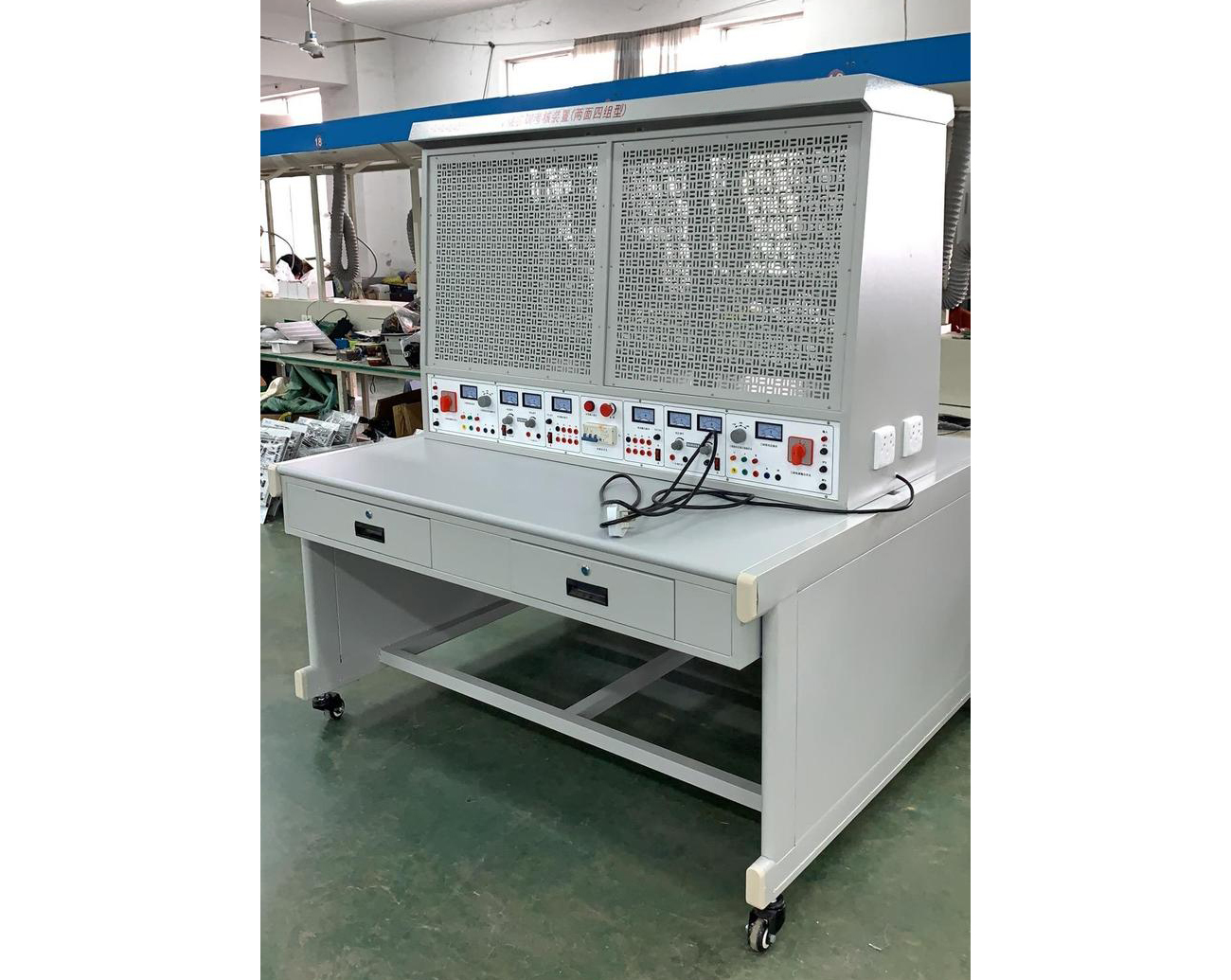

LGWK-04A型 四工位低壓電工實操考核設備主要由實訓桌、網孔板組成，執行《低壓電工作業安全技術實際操作考試點設備配備標準》（原國家安全監管總局安監總宣教〔2014〕139號）“2.4作業現場應急處置”及其附錄8設備配備標準的有關規定。符合特種行業低壓電工考核要求：三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）、三相異步電動機正反轉控制線路的接線及安全操作（K22）、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作、單相電能表帶照明燈的接線及安全操作（K24）、導線連接（K25）操作者根據實訓線路進行元器件的布局、安裝、走線。接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
二、裝置特點
2.1、裝置采用四工位，將K21-K25同時分布在四個工位上，學員可以同時進行訓練考核，電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2.2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
2.3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
2.4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能
3.1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
3.2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3.3、裝置容量：＜1.5KVA
3.4、重量：200Kg
3.5、外形尺寸：1600mm×1100mm×1690mm
四、實訓臺配備
4.1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
4.2、交流儀表
①交流電流表2只 ②交流電壓表2只
4.3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4.4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
五、參考實訓項目
5.1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
5.2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
5.3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
5.4、單相電能表帶照明燈的接線及安全操作（K24）
5.5、導線連接（K25）
六、配置清單
6.1、K21、配置清單
6.2、K22配置清單
6.3、K23配置清單
6.4、K24配置清單
6.5、CPR2030型 心肺復蘇模擬人一個（10套以上，整個教室免費配置一個）
LGWK-04A型 四工位低壓電工實操考核設備主要由實訓桌、網孔板組成，執行《低壓電工作業安全技術實際操作考試點設備配備標準》（原國家安全監管總局安監總宣教〔2014〕139號）“2.4作業現場應急處置”及其附錄8設備配備標準的有關規定。符合特種行業低壓電工考核要求：三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）、三相異步電動機正反轉控制線路的接線及安全操作（K22）、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作、單相電能表帶照明燈的接線及安全操作（K24）、導線連接（K25）操作者根據實訓線路進行元器件的布局、安裝、走線。接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
2.1、裝置采用四工位，將K21-K25同時分布在四個工位上，學員可以同時進行訓練考核，電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2.2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
2.3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
2.4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三、技術性能
3.1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
3.2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3.3、裝置容量：＜1.5KVA
3.4、重量：200Kg
3.5、外形尺寸：1600mm×1100mm×1690mm
四、實訓臺配備
4.1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
4.2、交流儀表
①交流電流表2只 ②交流電壓表2只
4.3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4.4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
五、參考實訓項目
5.1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
5.2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
5.3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
5.4、單相電能表帶照明燈的接線及安全操作（K24）
5.5、導線連接（K25）
六、配置清單
6.1、K21、配置清單
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 交流接觸器 | CJT1-20 | 1只 |
| 2 | 熱繼電器 | JR36-20 | 1只 |
| 3 | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 4 | 斷路器 | DZ108-20 | 1只 |
| 5 | 按鈕盒 | 3H | 1只 |
| 6 | 接線端子 | TB-1512 | 3條 |
| 7 | 電機 | 180W/380V | 1臺 |
| 8 | 實驗接線 | Φ4護套自鎖線（5色） | 10條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 交流接觸器 | CJT1-20 | 2只 |
| 2 | 熱繼電器 | JR36-20 | 1只 |
| 3 | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 4 | 斷路器 | DZ108-20 | 1只 |
| 5 | 按鈕盒 | 3H | 1只 |
| 6 | 接線端子 | TB-1512 | 3條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 交流接觸器 | CJT1-20 | 1只 |
| 2 | 熱繼電器 | JR36-20 | 1只 |
| 3 | 電流表 | 6L2 5A | 1只 |
| 4 | 互感器 | BH-0.66 | 1只 |
| 5 | 熔斷器（含5A熔芯） | RT14-20 | 5只 |
| 6 | 斷路器 | DZ108-20 | 1只 |
| 7 | 按鈕盒 | 3H | 1只 |
| 8 | 接線端子 | TB-1512 | 3條 |
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 單相電度表 | 220V/20A | 1只 |
| 2 | 斷路器 | DZ47LE-32 1P+N | 1只 |
| 3 | 日光燈 | 燈管、鎮流器、啟輝器 | 1套 |
| 4 | 燈座 | 1只 | |
| 5 | 燈泡 | 1只 | |
| 6 | 開關 | 86單開雙控 | 2只 |
| 7 | 開關 | 86單開單控 | 1只 |
| 8 | 插座 | 86 5P插座 | 1只 |
| 9 | 接線端子 | TB-1512 | 3條 |
