機械制造工藝實驗室
一、設備配置
二、技術參數
技術參數：

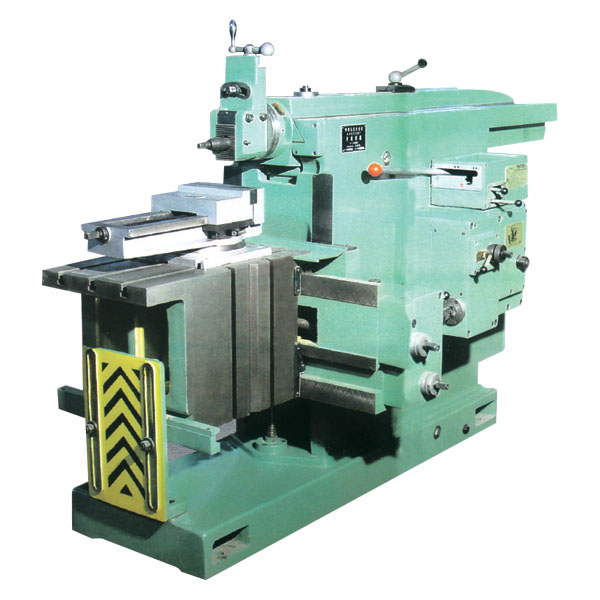

（四）BC-500型 牛頭刨床
技術參數
1、最大刨削長度：500mm
2、滑枕底面到工作表面最大距離：370mm 橫向行程：525mm
3、垂直行程：270mm 刀架行程：120mm
4、滑枕往復次數（每分鐘） ：14/20/28/40/56/80
5、主電機功率：3kw
6、刀柄最大尺寸（寬*厚）：20mm*30mm 工作臺上 T 型槽尺寸：18mm
7、回轉角度：正反 60°（刀架） 工作臺尺寸：440mm*360mm
8、外形尺寸：2000mm*12
9、機床重量：1700kg

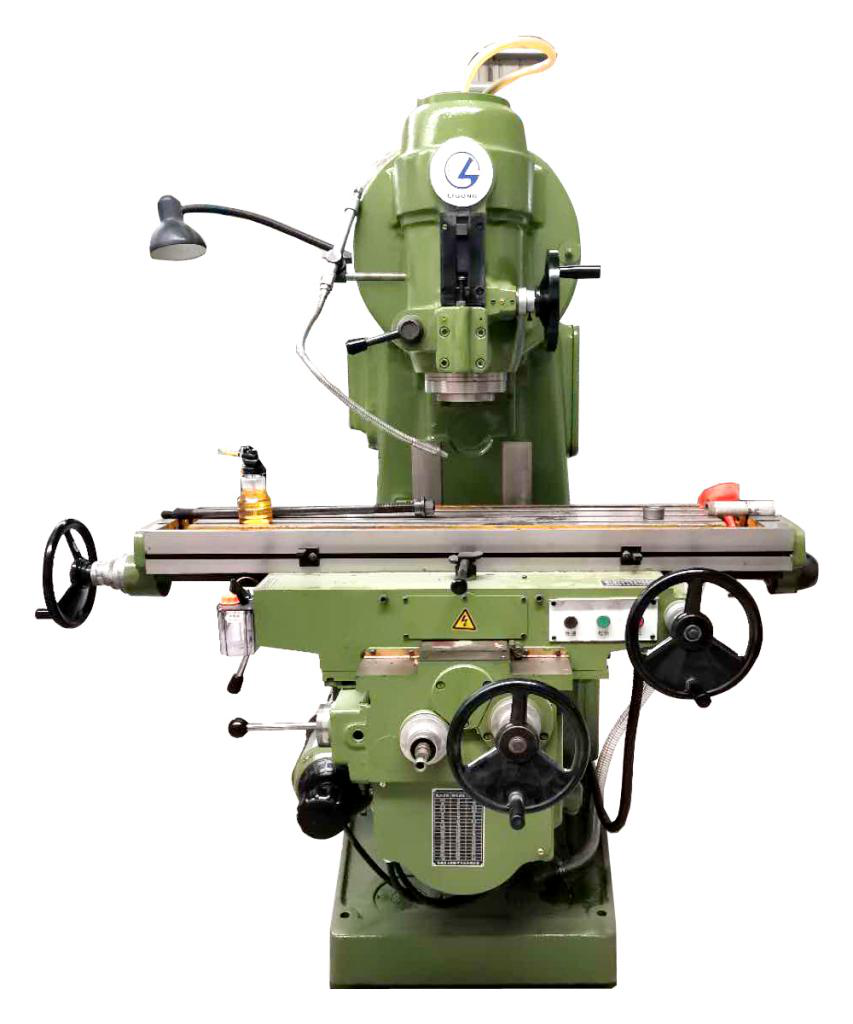

（五）X5032型 立式銑床
技術參數
1、工作臺尺寸（寬×長）320×1325 毫米工作臺最大縱向行程（ 手動/ 機動） 700/680 毫米
2、工作臺最大橫向行程（ 手動/ 機動） 255/240 毫米
3、工作臺最大垂向行程（ 手動/ 機動） 320/300 毫米
4、T 型槽數 3 個
5、T 型槽寬度 18 毫米
6、T 型槽間距離 70 毫米主軸孔徑 29 毫米
7、軸轉速級數 18
8、主軸轉速范圍 30～1500 轉/分工作臺進給級別數 18
9、工作臺縱向進給量范圍23.5～1180 毫米/ 分
10、工作臺橫向進給量范圍 15～786 毫米/分工作臺垂向進給量范圍 8～394 毫米/分工作臺縱向快速移動速度-2300 毫米/分工作臺橫向快速移動速度 2300 毫米/分
11、工作臺垂向快速移動速度 770 毫米/分
12、主傳動電動機轉速 1440 轉/分
13、進給電動機功率 2.2 千瓦
14、進給電動機轉速 1420 轉/分
15、冷卻泵電動機功率 0.125 千瓦
16、冷卻泵電動機轉速 2790 轉/分
17、機床外形尺寸（長×寬×高）2294×1770×1655 毫米
18、機床重量 2850 千克

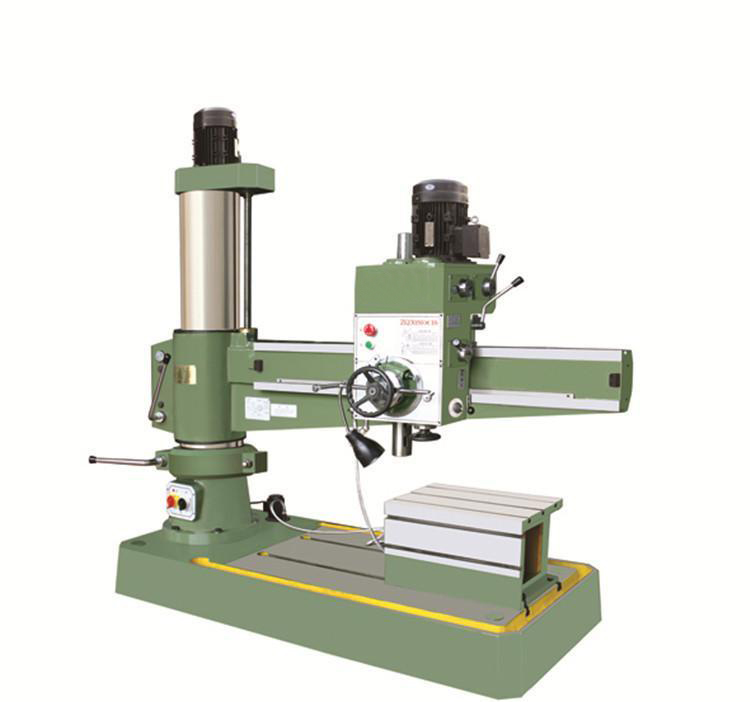

（六）Z3040型 搖臂鉆床
技術參數
1、鉆孔最大直徑:鑄鐵 40mm
2、鋼材 32mm
3、主軸端面至工作臺距離：260-1050mm
4、主軸中心距立柱母線距離：360-1300mm
5、主軸行程：200mm
6、主軸錐孔(莫氏)：4
7、主軸轉速范圍：75-1200rmp 主軸轉速級數：6
8、主軸進給量范圍：0.10-0.25rmp 主軸進給量級數：4
9、搖臂回轉角度：360 主電機功率：2.2kw 機床重量：1600kg
10、外形尺寸：1800×810×2200mm

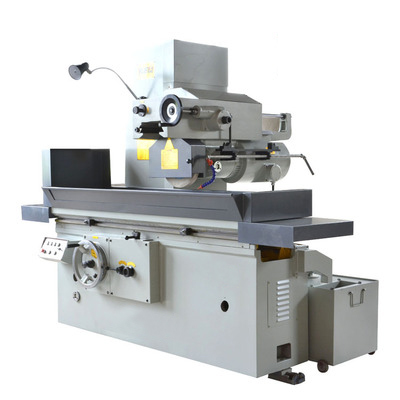

（七）M7130型 平面磨床
技術參數
1、工作臺尺寸（寬 X 長）300X1000mm
2、最大磨削尺寸 ( 寬 x 長 x高)300X1000X400mm
3、工作臺最大縱向行程 1100mm
4、工作臺速度（無極）3-25mm/min
5、工作臺承載量(含電磁吸盤)550kg
6、磨頭砂輪軸中心至工作臺面距離( 最大)600mm
7、磨頭最大橫向行程(手動)350mm
8、磨頭橫向行程斷續進給量 3-30mm/次砂輪軸轉速 1440r/min
9、垂直進給手輪刻度盤值 mm0.01
10、電機總功率 9kw
11、磨頭電機功率 5.5kw
12、加工表面對基面的平行度 300:0.005mm
13、表面粗糙度 Ra0.63um
14、機床凈重 3900kg
15、外形尺寸 (長X寬X高)3000X1700X2200mm
| 序號 | 擬購實驗設備名稱 | 規格型號 | 數量 |
| 1 | 普通臥式機床（或舊機床） | C6140 | 2 |
| 2 | 車刀幾何角度測量儀 | LGJ-CDL01 | 20 |
| 3 | 車床、刨床、銑床等 | ||
| 普通車床 | C6140 | ||
| 牛頭刨床 | BC-500 | ||
| 立式銑床 | X5032 | ||
| 搖臂鉆床 | Z3040 | ||
| 平面磨床 | M7130 | ||
| 4 | 裝置有顯微鏡頭的高頻攝影機 | ||
| 5 | 遠紅外測溫儀 | ||
| 6 | 多媒體設備、白板、掛圖、教具、黑板等 |
（一）C6140普通拆裝車床
技術參數：
（二）LGJ-CDL01型 車刀幾何角度測量儀
1、材料：451 鋼制
2、處理工藝：淬火
3、測量范圍：
(1)前角測量范圍
(2)后角測量范圍
(3)量傾角測量范圍
(4)主(副)偏角測量范圍
誤差范圍：±1.5度
4、規格：
（1）配四把車刀
450車刀(車外圓、平端面、倒角)、
900車刀(精車刀、車外圓、平端面)、
750車刀(精車刀、車外圓、平端面)、
切刀(切斷、切槽)
（2）精度：7～8級左右
（3）規格大小： (長×寬×高)：265×220×210mm
（4）標配帶有：實驗操作指導書。

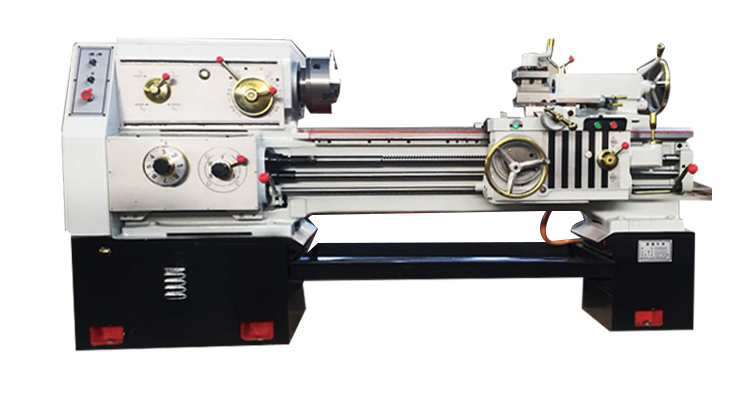

（三）C6140普通車床技術參數：
| 項目 | 單位 | 規格 |
| 型號 | — | CA6140 |
| 床身上回轉直徑 | mm | 400 |
| 刀架上回轉直徑 | mm | 210 |
| 工件加工長度 | mm | 1000 |
| 主軸通孔直徑 | mm | 52 |
| 主軸頭形式 | — | A6 |
| 床身導軌寬度 | mm | 400 |
| 床身導軌硬度 | RC | 52 |
| 主軸轉速范圍 （24） | r/min | 10-1400 |
| 進給量范圍（標準） | mm/r | 0.08-1.59 |
| 進給量范圍（細進給） | mm/r | 0.028-0.054 |
| 進給量范圍（加大進給） | mm/r | 1.71-6.33 |
| 加工公制螺紋范圍（44種） | mm | 1-192 |
| 加工英制螺紋范圍（20種） | tpi | 24-2 |
| 加工模數螺紋范圍（39種） | mm | 0.25-48 |
| 加工徑節螺紋范圍（37種） | DP | 96-1 |
| 主電機功率 | kW | 7.5 |
| 機床凈重 | kg | 2220 |
| 機床輪廓尺寸（長×寬×高） | mm | 3168×1000×1267 |
| 機床包裝尺寸（長×寬×高） | mm | 3300×1260×1760 |
（二）LGJ-CDL01型 車刀幾何角度測量儀
1、材料：451 鋼制
2、處理工藝：淬火
3、測量范圍：
(1)前角測量范圍
(2)后角測量范圍
(3)量傾角測量范圍
(4)主(副)偏角測量范圍
誤差范圍：±1.5度
4、規格：
（1）配四把車刀
450車刀(車外圓、平端面、倒角)、
900車刀(精車刀、車外圓、平端面)、
750車刀(精車刀、車外圓、平端面)、
切刀(切斷、切槽)
（2）精度：7～8級左右
（3）規格大小： (長×寬×高)：265×220×210mm
（4）標配帶有：實驗操作指導書。
技術參數：
| 項目 | 單位 | 規格 |
| 型號 | — | CA6140 |
| 床身上回轉直徑 | mm | 400 |
| 刀架上回轉直徑 | mm | 210 |
| 工件加工長度 | mm | 1000 |
| 主軸通孔直徑 | mm | 52 |
| 主軸頭形式 | — | A6 |
| 床身導軌寬度 | mm | 400 |
| 床身導軌硬度 | RC | 52 |
| 主軸轉速范圍 （24） | r/min | 10-1400 |
| 進給量范圍（標準） | mm/r | 0.08-1.59 |
| 進給量范圍（細進給） | mm/r | 0.028-0.054 |
| 進給量范圍（加大進給） | mm/r | 1.71-6.33 |
| 加工公制螺紋范圍（44種） | mm | 1-192 |
| 加工英制螺紋范圍（20種） | tpi | 24-2 |
| 加工模數螺紋范圍（39種） | mm | 0.25-48 |
| 加工徑節螺紋范圍（37種） | DP | 96-1 |
| 主電機功率 | kW | 7.5 |
| 機床凈重 | kg | 2220 |
| 機床輪廓尺寸（長×寬×高） | mm | 3168×1000×1267 |
| 機床包裝尺寸（長×寬×高） | mm | 3300×1260×1760 |
技術參數
1、最大刨削長度：500mm
2、滑枕底面到工作表面最大距離：370mm 橫向行程：525mm
3、垂直行程：270mm 刀架行程：120mm
4、滑枕往復次數（每分鐘） ：14/20/28/40/56/80
5、主電機功率：3kw
6、刀柄最大尺寸（寬*厚）：20mm*30mm 工作臺上 T 型槽尺寸：18mm
7、回轉角度：正反 60°（刀架） 工作臺尺寸：440mm*360mm
8、外形尺寸：2000mm*12
9、機床重量：1700kg
（五）X5032型 立式銑床
技術參數
1、工作臺尺寸（寬×長）320×1325 毫米工作臺最大縱向行程（ 手動/ 機動） 700/680 毫米
2、工作臺最大橫向行程（ 手動/ 機動） 255/240 毫米
3、工作臺最大垂向行程（ 手動/ 機動） 320/300 毫米
4、T 型槽數 3 個
5、T 型槽寬度 18 毫米
6、T 型槽間距離 70 毫米主軸孔徑 29 毫米
7、軸轉速級數 18
8、主軸轉速范圍 30～1500 轉/分工作臺進給級別數 18
9、工作臺縱向進給量范圍23.5～1180 毫米/ 分
10、工作臺橫向進給量范圍 15～786 毫米/分工作臺垂向進給量范圍 8～394 毫米/分工作臺縱向快速移動速度-2300 毫米/分工作臺橫向快速移動速度 2300 毫米/分
11、工作臺垂向快速移動速度 770 毫米/分
12、主傳動電動機轉速 1440 轉/分
13、進給電動機功率 2.2 千瓦
14、進給電動機轉速 1420 轉/分
15、冷卻泵電動機功率 0.125 千瓦
16、冷卻泵電動機轉速 2790 轉/分
17、機床外形尺寸（長×寬×高）2294×1770×1655 毫米
18、機床重量 2850 千克
（六）Z3040型 搖臂鉆床
技術參數
1、鉆孔最大直徑:鑄鐵 40mm
2、鋼材 32mm
3、主軸端面至工作臺距離：260-1050mm
4、主軸中心距立柱母線距離：360-1300mm
5、主軸行程：200mm
6、主軸錐孔(莫氏)：4
7、主軸轉速范圍：75-1200rmp 主軸轉速級數：6
8、主軸進給量范圍：0.10-0.25rmp 主軸進給量級數：4
9、搖臂回轉角度：360 主電機功率：2.2kw 機床重量：1600kg
10、外形尺寸：1800×810×2200mm
（七）M7130型 平面磨床
技術參數
1、工作臺尺寸（寬 X 長）300X1000mm
2、最大磨削尺寸 ( 寬 x 長 x高)300X1000X400mm
3、工作臺最大縱向行程 1100mm
4、工作臺速度（無極）3-25mm/min
5、工作臺承載量(含電磁吸盤)550kg
6、磨頭砂輪軸中心至工作臺面距離( 最大)600mm
7、磨頭最大橫向行程(手動)350mm
8、磨頭橫向行程斷續進給量 3-30mm/次砂輪軸轉速 1440r/min
9、垂直進給手輪刻度盤值 mm0.01
10、電機總功率 9kw
11、磨頭電機功率 5.5kw
12、加工表面對基面的平行度 300:0.005mm
13、表面粗糙度 Ra0.63um
14、機床凈重 3900kg
15、外形尺寸 (長X寬X高)3000X1700X2200mm
