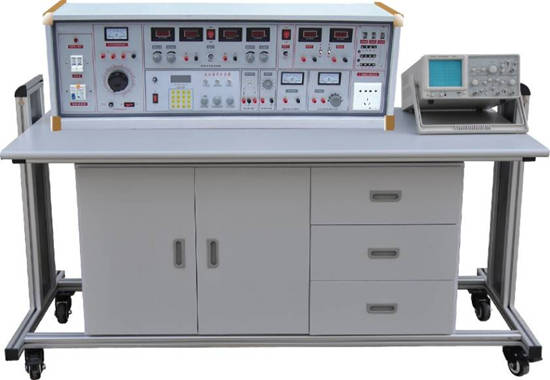

數字電路應用創新實驗裝置
一、產品的特點:
LGDL-C02型 數字電路應用創新實驗裝置具有較完善的安全保護措施，較齊全的功能。數字電路應用創新實驗裝置實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。數字電路應用創新實驗裝置實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
★ 1.2功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 ≥10V
輸出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
頻率范圍 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度 電位器調節，正弦波輸出具有20db,40db衰減
方波占空比 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍 100MHz，自動換檔
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目:
（一）構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺1臺：
（1）由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
五、設備配置清單（以二十四座為例）
透明創新實驗模塊配置清單
六、實驗項目
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式 16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
LGDL-C02型 數字電路應用創新實驗裝置具有較完善的安全保護措施，較齊全的功能。數字電路應用創新實驗裝置實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。數字電路應用創新實驗裝置實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
★ 1.2功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 ≥10V
輸出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
頻率范圍 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度 電位器調節，正弦波輸出具有20db,40db衰減
方波占空比 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍 100MHz，自動換檔
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目:
（一）構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺1臺：
（1）由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
五、設備配置清單（以二十四座為例）
| NO | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
| 1 | 教師主控臺 | 套 | 1 | 具有控制學生電源功能 | |
| 2 | 學生機頭 | 臺 | 12 | ||
| 3 | 學生桌 | 個 | 12 | 含模電透明創新實驗模塊（詳見清單） | |
| 4 | 學生桌面板 | 塊 | 12 | ||
| 5 | 絕緣皮 | 張 | 13 | ||
| 6 | 凳子 | 張 | 25 |
| 模塊名稱 | 型 號/規 格 | 數 量 | 備 注 |
| 電 阻 | 4Ω | 1 | 2W |
| 電 阻 | 5.1Ω | 2 | 2W |
| 電 阻 | 8Ω | 1 | 2W |
| 電 阻 | 10Ω | 1 | 2W |
| 電 阻 | 16Ω | 1 | 2W |
| 電 阻 | 20Ω | 1 | 1W |
| 電 阻 | 30Ω | 1 | 1W |
| 電 阻 | 51Ω | 2 | 1W |
| 電 阻 | 75Ω | 1 | 1W |
| 電 阻 | 100Ω | 2 | 1/8W |
| 電 阻 | 120Ω | 1 | 1/8W |
| 電 阻 | 150Ω | 1 | 1/8W |
| 電 阻 | 200Ω | 1 | 1/8W |
| 電 阻 | 240Ω | 1 | 1/8W |
| 電 阻 | 300Ω | 2 | 1/8W |
| 電 阻 | 330Ω | 1 | 1/8W |
| 電 阻 | 470Ω | 1 | 1/8W |
| 電 阻 | 510Ω | 2 | 1/8W |
| 電 阻 | 620Ω | 1 | 1/8W |
| 電 阻 | 650Ω | 1 | 1/8W |
| 電 阻 | 1K | 2 | 1/8W |
| 電 阻 | 1.5K | 1 | 1/8W |
| 電 阻 | 2K | 2 | 1/8W |
| 電 阻 | 2.4K | 2 | 1/8W |
| 電 阻 | 2.7K | 1 | 1/8W |
| 電 阻 | 3K | 2 | 1/8W |
| 電 阻 | 3.3K | 1 | 1/8W |
| 電 阻 | 3.9K | 1 | 1/8W |
| 電 阻 | 4.3K | 1 | 1/8W |
| 電 阻 | 4.7K | 2 | 1/8W |
| 電 阻 | 5.1K | 3 | 1/8W |
| 電 阻 | 6.8K | 2 | 1/8W |
| 電 阻 | 7.5K | 1 | 1/8W |
| 電 阻 | 9.1K | 1 | 1/8W |
| 電 阻 | 10K | 5 | 1/8W |
| 電 阻 | 13K | 2 | 1/8W |
| 電 阻 | 15K | 1 | 1/8W |
| 電 阻 | 20K | 2 | 1/8W |
| 電 阻 | 30K | 1 | 1/8W |
| 電 阻 | 36K | 1 | /8W |
| 電 阻 | 39K | 1 | 1/8W |
| 電 阻 | 47K | 1 | 1/8W |
| 電 阻 | 51K | 1 | 1/8W |
| 電 阻 | 68K | 1 | 1/8W |
| 電 阻 | 100K | 2 | 1/8W |
| 電 阻 | 150K | 1 | 1/8W |
| 電 阻 | 200K | 2 | 1/8W |
| 電 阻 | 300K | 1 | 1/8W |
| 電 阻 | 470K | 1 | 1/8W |
| 電 阻 | 510K | 1 | 1/8W |
| 電 阻 | 1M | 1 | 1/8W |
| 電 位 器 | 470Ω | 1 | 1/2W |
| 電 位 器 | 1K | 2 | 1/2W |
| 電 位 器 | 4.7K | 1 | 1/2W |
| 電 位 器 | 10K | 1 | 1/2W |
| 電 位 器 | 47K | 1 | 1/2W |
| 電 位 器 | 100K | 1 | 1/2W |
| 電 位 器 | 470K | 2 | 1/2W |
| 電 位 器 | 1M | 1 | 1/2W |
| 電 解 電 容 | 0.1UF | 1 | 16V |
| 電 解 電 容 | 4.7UF | 1 | 16V |
| 電 解 電 容 | 10UF | 3 | 16V |
| 電 解 電 容 | 33UF | 1 | 16V |
| 電 解 電 容 | 47UF | 2 | 25V |
| 電 解 電 容 | 100UF | 3 | 35V |
| 電 解 電 容 | 220UF | 1 | 35V |
| 電 解 電 容 | 470UF | 1 | 35V |
| 瓷 片 電 容 | 300P | 1 | 63V |
| 瓷 片 電 容 | 1000P | 2 | 63V |
| 瓷 片 電 容 | 4700P | 1 | 63V |
| 瓷 片 電 容 | 0.01UF | 3 | 63V |
| 瓷 片 電 容 | 0.1UF | 2 | 63V |
| 瓷 片 電 容 | 0.47UF | 1 | 63V |
| 瓷 片 電 容 | 1UF | 1 | 250V |
| 瓷 片 電 容 | 2UF | 1 | 250V |
| 二 極 管 | 4007 | 4 | |
| 二 極 管 | 2AP9 | 1 | |
| 發 光 二 極 管 | 2 | ||
| 穩 壓 二 極 管 | 2CW54 | 2 | |
| 穩 壓 二 極 管 | 2CW76 | 1 | |
| 三 極 管 | 3DG6 | 2 | |
| 三 極 管 | 3DG12 | 2 | |
| 三 極 管 | 3AX31 | 1 | |
| 三 極 管 | 3DA1 | 1 | |
| 三 端 穩 壓 | 7805 | 1 | |
| 指示燈(信號燈) | 1 | 12V | |
| 開 關 | 2 | ||
| 電平開關和邏輯電平指示 | 2 | 16位 | |
| 集 成 座 | 14腳 | 4 | |
| 集 成 座 | 16腳 | 2 | |
| 集 成 座 | 20腳 | 1 | |
| 集 成 座 | 28腳 | 1 | |
| 集 成 運 放 | UA741 | 2 | |
| 定 時 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 數模轉換器 | DAC0832 | 1 | |
| 模數轉換器 | ADC0809 | 1 | |
| TTL與非門 | 74LS00 | 1 | |
| TTL集電極開路與非門 | 74LS03 | 1 | |
| TTL非 門 | 74LS04 | 1 | |
| TTL與 門 | 74LS08 | 1 | |
| TTL三輸入與門 | 74LS11 | 2 | |
| TTL四輸入與非門 | 74LS20 | 1 | |
| TTL或 門 | 74LS32 | 1 | |
| TTL觸發器 | 74LS74 | 2 | |
| TTL異或門 | 74LS86 | 1 | |
| JK觸發器 | 74LS112 | 1 | |
| 緩 沖 器 | 74LS125 | 1 | |
| 譯 碼 器 | 74LS138 | 2 | |
| 數據選擇器 | 74LS153 | 1 | |
| 計 數 器 | 74LS160 | 2 | |
| 計 數 器 | 74LS161 | 1 | |
| D觸發器 | 74LS175 | 1 | |
| 加減計數器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 計 數 器 | 74LS196 | 3 | |
| CMOS與非門 | CD4011 | 1 |
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式 16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
