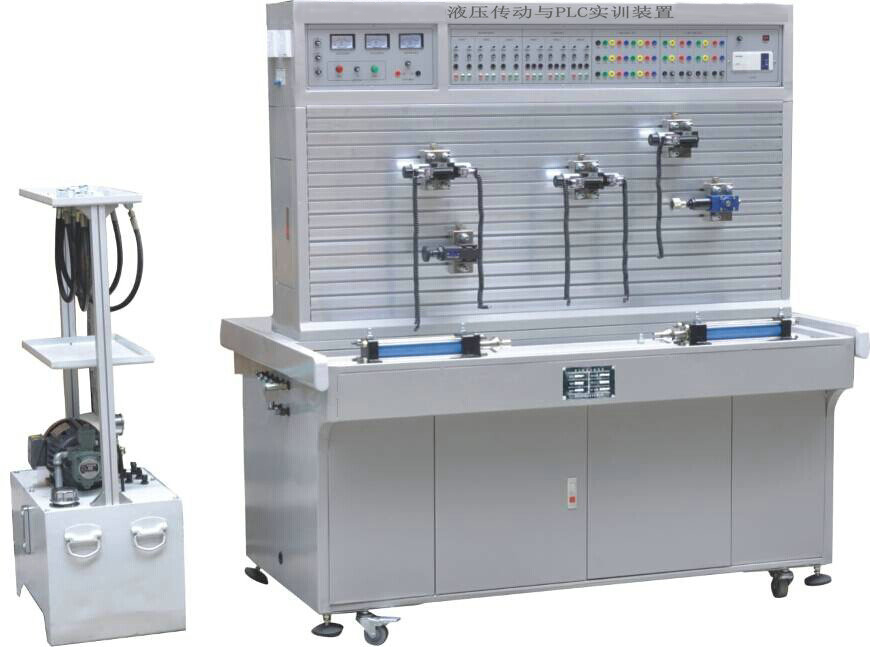

液壓傳動與PLC實訓裝置
液壓傳動與PLC實訓裝置是高校機電一體化對氣、電、液控制的教學大綱要求，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制。可以讓學生直觀感性地對比與了解氣、電、液各自具有的特點、特色、及優缺點等。
一、主要特點：
1、液壓傳動部分技術參數及指標集真實的液壓元件、各執行模塊、繼電器控制
2、單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：<2kVA。
3、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
4、PLC選用三菱FX1N系列主機
5、電機：額定電壓380V．額定功率0.75kW，絕緣等級B
6、液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
三、實訓項目:
1、可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
2、單級調壓回路
3、多級調壓回路
4、減壓回路
5、卸荷回路
6、進油節流調速回路
7、回油節流調速回路
8、旁油節流調速回路
9、液壓缸差動連接的快速運動回路
10、調速閥短接速度換接回路
11、調速閥串聯的速度換接回路
12、調速閥并聯的速度換接回路
13、用換向閥的換向回路
14、用"O"型機能換向閥的鎖緊回路
15、用液控單向閥的鎖緊回路
16、用順序閥控制的順序動作回路
17、用壓力繼電器控制的順序動作回路
18、用行程開關控制的順序動作回路
19、用調速閥控制的同步回
四、液壓元件清單：
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
一、主要特點：
1、液壓傳動部分技術參數及指標集真實的液壓元件、各執行模塊、繼電器控制
2、單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：<2kVA。
3、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
4、PLC選用三菱FX1N系列主機
5、電機：額定電壓380V．額定功率0.75kW，絕緣等級B
6、液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
三、實訓項目:
1、可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
2、單級調壓回路
3、多級調壓回路
4、減壓回路
5、卸荷回路
6、進油節流調速回路
7、回油節流調速回路
8、旁油節流調速回路
9、液壓缸差動連接的快速運動回路
10、調速閥短接速度換接回路
11、調速閥串聯的速度換接回路
12、調速閥并聯的速度換接回路
13、用換向閥的換向回路
14、用"O"型機能換向閥的鎖緊回路
15、用液控單向閥的鎖緊回路
16、用順序閥控制的順序動作回路
17、用壓力繼電器控制的順序動作回路
18、用行程開關控制的順序動作回路
19、用調速閥控制的同步回
四、液壓元件清單：
| 序號 | 型號/規格 | 名稱 | 數量 | 單位 |
| 1 | 鐵質 | 實訓臺 | 1 | 臺 |
| 2 | 鐵木結構 | 實訓桌 | 1 | 張 |
| 3 | 三菱，20點 | PLC主機模塊 | 1 | 塊 |
| 4 | 實訓臺上 | 繼電器控制模塊 | 1 | 塊 |
| 5 | 電源模塊 | 1 | 塊 | |
| 6 | PLC控制輸入模塊 | 1 | 塊 | |
| 7 | PLC控制輸出模塊 | 1 | 塊 | |
| 8 | MOB40-200 | 雙作用液壓油缸 | 2 | 只 |
| 9 | 一體式 | 變量葉片泵及電機 | 1 | 臺 |
| 10 | YN-100ZQ/10MPa | 耐震壓力表 | 1 | 只 |
| 11 | 2FRM5-31B/15QB | 二通流量閥（調速閥） | 2 | 只 |
| 12 | 3WE6A61B/CG24N9Z5L | 二位三通電磁換向閥 | 2 | 只 |
| 13 | 4WE6C61B/CG24N925L | 二位四通電磁換向閥 | 1 | 只 |
| 14 | 4WMM6C50BF | 二位四通手控換向閥 | 1 | 只 |
| 15 | 4WE6E61B/CG24N9Z5L | 三位四通電磁換向閥 | 1 | 只 |
| 16 | 4WE6J61B/CG24N9Z5L | 三位四通電磁換向閥 | 1 | 只 |
| 17 | LI-10B | 單向節流閥 | 1 | 只 |
| 18 | I-10B | 單向閥 | 1 | 只 |
| 19 | Y-10B | 先導式溢流閥 | 1 | 只 |
| 20 | DG-02B | 直動式溢流閥 | 1 | 只 |
| 21 | DZ6DP1-5X/75 | 直動式順序閥 | 1 | 只 |
| 22 | DR6DP1-5X/75 YM | 直動式減壓閥 | 1 | 只 |
| 23 | IY-25B | 液控單向閥 | 2 | 只 |
| 24 | HED40P15/100Z14L24 | 壓力繼電器 | 2 | 只 |
| 25 | 三通 | 4 | 只 | |
| 27 | 四通 | 3 | 只 | |
| 28 | 快速接頭（母插座） | 1 | 套 | |
| 29 | 快速接頭（公插頭） | 1 | 套 | |
| 30 | 吸油過濾器 | 1 | 只 | |
| 31 | 油溫液面計 | 1 | 只 | |
| 32 | 清潔蓋 | 1 | 只 | |
| 33 | 空氣濾清器 | 1 | 只 | |
| 34 | 行程開關 | 4 | 只 | |
| 35 | 最大容積90L | 油箱 | 1 | 只 |
| 36 | 漏油盤 | 1 | 個 | |
| 37 | L-HL46 | 液壓油 | 75L | |
| 38 | 內六角扳手 | 1 | 套 | |
| 39 | 活動扳手 | 2 | 把 | |
| 40 | 長柄螺絲刀 | 1 | 把 | |
| 41 | 膠管 | M16*1.5/8I-W-0.5M(裝好快捷接頭) | 10 | 根 |
| 42 | M16*1.5/8I-W-0.7M(裝好快捷接頭) | 15 | 根 | |
| 43 | M16*2.4 11*1.9 | O型圈 | 2 | 個 |
| 44 | O型圈 | 3 | 個 | |
| 45 | 茂育 | 電機電源線（制作好）三相四線電線 | 1 | 根 |
| 46 | 茂育 | 液壓實驗指導書說明書 | 1 | 冊 |
| 47 | 光盤 | PLC編程軟件 程序光盤 | 1 | 張 |
| 48 | 三菱FX1N系列主機 | 編程電纜 | 1 | 條 |
