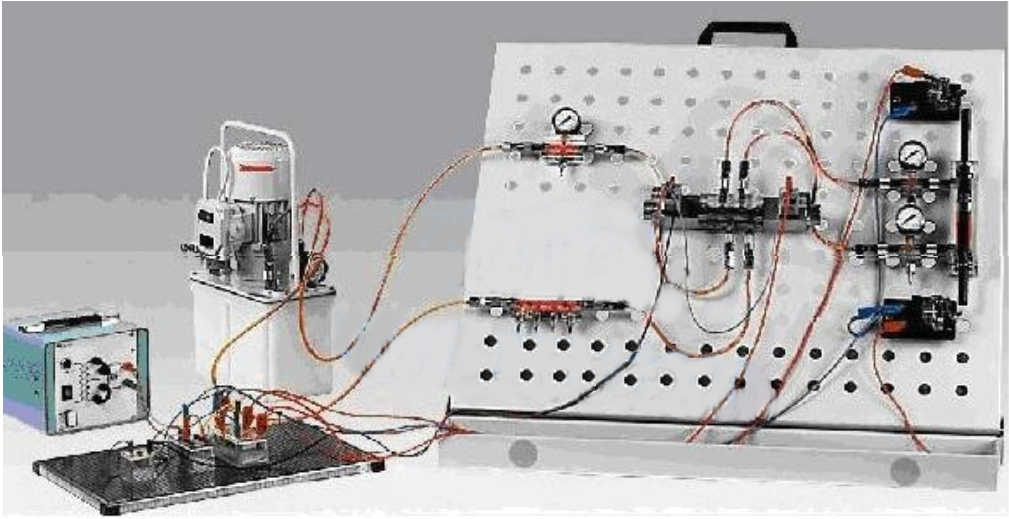

便攜式液壓傳動基礎實訓箱
教師可方便的將設備帶入課堂進行現場演示教學和實物講解。便攜式液壓傳動基礎實訓箱分為透明液壓和工業液壓元件兩種。
一、產品特點：
1、 該設備由油源泵站、電氣控制箱、實訓平臺幾部分組成；
2、 油路連接采用閉鎖式連接方式，穩定可靠無泄露現象；
3、 液壓油為紅色液壓油源，便于觀察液壓元件和油路的工作運行；
4、 實驗系統輕便方便攜帶和移動；
5、 可進行液壓傳動演示、液壓基本回路實驗等實訓實驗，適合職業院校“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
6、 ★文化墻建設：（不得采用布質材料制作）展示內容要與本設備教學內容相關聯，以彩色高清圖和虛擬三維剖視圖及文字介紹體現展示內容，展示內容必需包括軸向間隙補償裝置示意圖、浮動軸套式的間隙補償原理圖、浮動側板式的間隙補償原理圖、撓性側板式的間隙補償原理圖、雙作用單活塞缸式液壓缸的安裝方法、缸體固定、活塞缸固定、齒輪泵的工作原理、齒輪泵的困油現象、閉死容積示意圖、閉死容積最小時、閉死容積最大時、齒輪泵的困油卸荷槽、對稱雙矩形卸荷槽、不對稱雙矩形卸荷槽、壓差和剪切流動泄露流量的計算簡圖等，尺寸不得小于0.6*0.8M，應以有機透明背板加外表面透光（亞克力板等）覆蓋形式進行裝裱，整體挺括，外表美觀大方，展示內容需包括類型、簡圖、工作特點、原理圖等內容。
二、主要參數：
1、 實訓屏：約600mm×285mm×705mm；
2、 泵站約390mm×250mm×350mm；
3、 實訓箱約415mm×295mm×170mm；
4、 額定壓力1.0MPa，額定流量 4L/min；
5、 額定電壓 AC220V；
6、 額定功率200W；
7、 額定轉速1400r/min。
三、實驗功能：
1、液壓傳動演示
2、液壓基本回路實驗
a溢流閥調壓回路 e自動控制換向回路
b換向閥中位卸荷回路 f節流閥節流調速回路
c減壓回路 g容積節流調速回路
d手動控制換向回路
3、電子液壓仿真回路實驗（三十余種）
4、電子液壓元件結構原理認知實驗。
四、主要配置：
一、產品特點：
1、 該設備由油源泵站、電氣控制箱、實訓平臺幾部分組成；
2、 油路連接采用閉鎖式連接方式，穩定可靠無泄露現象；
3、 液壓油為紅色液壓油源，便于觀察液壓元件和油路的工作運行；
4、 實驗系統輕便方便攜帶和移動；
5、 可進行液壓傳動演示、液壓基本回路實驗等實訓實驗，適合職業院校“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
6、 ★文化墻建設：（不得采用布質材料制作）展示內容要與本設備教學內容相關聯，以彩色高清圖和虛擬三維剖視圖及文字介紹體現展示內容，展示內容必需包括軸向間隙補償裝置示意圖、浮動軸套式的間隙補償原理圖、浮動側板式的間隙補償原理圖、撓性側板式的間隙補償原理圖、雙作用單活塞缸式液壓缸的安裝方法、缸體固定、活塞缸固定、齒輪泵的工作原理、齒輪泵的困油現象、閉死容積示意圖、閉死容積最小時、閉死容積最大時、齒輪泵的困油卸荷槽、對稱雙矩形卸荷槽、不對稱雙矩形卸荷槽、壓差和剪切流動泄露流量的計算簡圖等，尺寸不得小于0.6*0.8M，應以有機透明背板加外表面透光（亞克力板等）覆蓋形式進行裝裱，整體挺括，外表美觀大方，展示內容需包括類型、簡圖、工作特點、原理圖等內容。
二、主要參數：
1、 實訓屏：約600mm×285mm×705mm；
2、 泵站約390mm×250mm×350mm；
3、 實訓箱約415mm×295mm×170mm；
4、 額定壓力1.0MPa，額定流量 4L/min；
5、 額定電壓 AC220V；
6、 額定功率200W；
7、 額定轉速1400r/min。
三、實驗功能：
1、液壓傳動演示
2、液壓基本回路實驗
a溢流閥調壓回路 e自動控制換向回路
b換向閥中位卸荷回路 f節流閥節流調速回路
c減壓回路 g容積節流調速回路
d手動控制換向回路
3、電子液壓仿真回路實驗（三十余種）
4、電子液壓元件結構原理認知實驗。
四、主要配置：
| 序號 | 名 稱 | 規 格 型 號 | 數量 | 備 注 |
| 1. | 實訓平臺 | 方便液壓元件的固定與連接，方便攜帶和移動 。 | 1套 | 蘇州海川自制 |
| 2. | 油箱 | 18L透明材質制作 | 1件 | 蘇州海川自制 |
| 3. | 空氣濾清器 | 活動網口徑φ32，通過流量大于20L/min | 1只 | 過濾精度300目 |
| 4. | 濾油器 | MF-03 過濾精度200目 | 2只 | 臺灣油升 |
| 5. | 油溫油面計 | 鍍銘鐵質外殼 | 1只 | 臺灣油升 |
| 6. | 液壓油 | 紅油 | 15L | 蘇州海川 |
| 7. | 油桶 | 20L | 1只 | 蘇州海川 |
| 8. | 交流調速電機 | 工作電壓：220V | 1只 | 中國福建 |
| 9. | 齒輪油泵 | 額定排量≥６ml/rev 額定壓力≥2.5MPa | 1只 | 中國華能 |
| 10. | 調速器 | 90-1400r/min | 1個 | 中國福建 |
| 11. | 雙作用單出桿油缸 | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 12. | 三位四通電磁換向閥（H） | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 13. | 單向閥 | 透明液壓元件 | 1只 | 蘇州海川自制 |
| 14. | 直動式溢流閥 | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 15. | 先導式減壓閥 | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 16. | 節流閥 | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 17. | 壓力表座 | 透明液壓元件 | 2個 | 蘇州海川自制 |
| 18. | 耐震壓力表 | 硅油耐震 | 2個 | 蘇州海川自制 |
| 19. | 閉鎖式液壓公接頭 | 進口密封等級 | 1套 | 蘇州海川自制 |
| 20. | 閉鎖式液壓母接頭 | 進口密封等級 | 1套 | 蘇州海川自制 |
| 21. | 透明油管 | 韓國進口耐壓油管 | 1套 | 蘇州海川自制 |
| 22. | 接近開關 | 滬光 | 2只 | 蘇州海川自制 |
| 23. | 秒表 | 測量用 | 1個 | 上海 |
| 24. | 電氣控制箱 | 電源開關、繼電器組等 | 1套 | 蘇州海川自制 |
| 25. | 導線 | 黑色 | 5根 | 康尼 |
| 26. | 電子液壓仿真軟件 | festo3.6中文版 | 1張 | 拷貝版 |
| 27. | 墊片 | 密封件 | 5只 | 油控 |
| 28. | 密封圈 | 接頭用 | 5只 | 油控 |
| 29. | 實驗指導書 | 紙質 | 1冊 | 蘇州海川自制 |
| 30. | 文化墻展示板 | 鋁合金邊框 | 1套 | 蘇州海川自制 |
