煤電鉆綜合保護實訓裝置
一、概 述
煤電鉆綜合保護裝置是在煤礦井下，對手持式煤電鉆進行遠距離啟動和停止控制，并具有過載、短路、檢漏等功能。“煤電鉆綜合保護實訓裝置”是根據實際ZBZ系列礦用隔爆型煤電鉆綜合保護裝置的電氣線路進行設計的，工作原理和功能與實際礦井應用的一樣。本裝置中設置了多個常見故障點，學員通過本裝置的培訓掌握煤電鉆保護裝置的故障檢測與維修，使學員熟悉故障的檢測方法和維修技能。本裝置適用于礦山電類專業及相關工種的技能培訓、煤礦安全崗前培訓，以及礦山維修電工的等級考核。

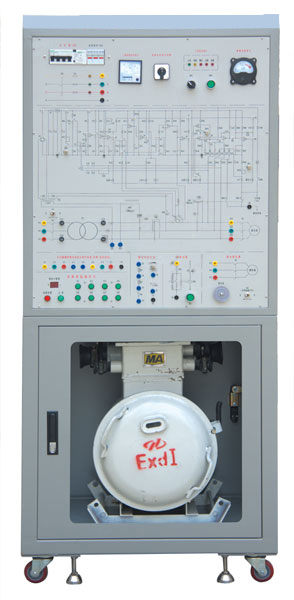

煤電鉆綜合保護實訓裝置采用柜式結構，柜子上部分為鋁面板，面板上繪制有電氣原理圖，并引出相應觀測孔，以供學生測試分析用。下部分可放置ZBZ系列礦用隔爆型煤電鉆綜合保護裝置實物（用戶可以根據教學需要進行選配，若不配也可作為儲物柜使用），實物可配合鋁面板上的資源進行短路、漏電、電纜絕緣、煤電鉆的遠方啟停控制等試驗。
二、技術性能
輸入電源：三相四線～380V±10% 50Hz
工作環境：環境溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m
相間短路裝置分斷時間：＜0.1s
單相漏電整定電阻：2kΩ±20%
單相漏電閉鎖電阻：4kΩ±20%
單相經1kΩ電阻接地裝置分斷時間：＜0.25s
絕緣告警 10kΩ，誤差±20％
裝置容量：＜1kVA
三、裝置配置
四、實訓內容
熟悉煤電鉆綜合保護裝置的工作原理
熟悉煤電鉆綜合保護裝置常見故障的排除方法
煤電鉆綜合保護裝置是在煤礦井下，對手持式煤電鉆進行遠距離啟動和停止控制，并具有過載、短路、檢漏等功能。“煤電鉆綜合保護實訓裝置”是根據實際ZBZ系列礦用隔爆型煤電鉆綜合保護裝置的電氣線路進行設計的，工作原理和功能與實際礦井應用的一樣。本裝置中設置了多個常見故障點，學員通過本裝置的培訓掌握煤電鉆保護裝置的故障檢測與維修，使學員熟悉故障的檢測方法和維修技能。本裝置適用于礦山電類專業及相關工種的技能培訓、煤礦安全崗前培訓，以及礦山維修電工的等級考核。
煤電鉆綜合保護實訓裝置采用柜式結構，柜子上部分為鋁面板，面板上繪制有電氣原理圖，并引出相應觀測孔，以供學生測試分析用。下部分可放置ZBZ系列礦用隔爆型煤電鉆綜合保護裝置實物（用戶可以根據教學需要進行選配，若不配也可作為儲物柜使用），實物可配合鋁面板上的資源進行短路、漏電、電纜絕緣、煤電鉆的遠方啟停控制等試驗。
二、技術性能
輸入電源：三相四線～380V±10% 50Hz
工作環境：環境溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m
相間短路裝置分斷時間：＜0.1s
單相漏電整定電阻：2kΩ±20%
單相漏電閉鎖電阻：4kΩ±20%
單相經1kΩ電阻接地裝置分斷時間：＜0.25s
絕緣告警 10kΩ，誤差±20％
裝置容量：＜1kVA
三、裝置配置
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 煤電鉆綜合保護裝置 | LG-B型 | 1臺 | ||
| 煤電鉆電機 | 1臺 | |||
| 萬用表 | MF47 | 1只 | 用戶自配 | |
| 礦用隔爆型煤電鉆綜合保護裝置實物 | ZBZ系列 | 1臺 | 用戶選配 |
熟悉煤電鉆綜合保護裝置的工作原理
熟悉煤電鉆綜合保護裝置常見故障的排除方法
