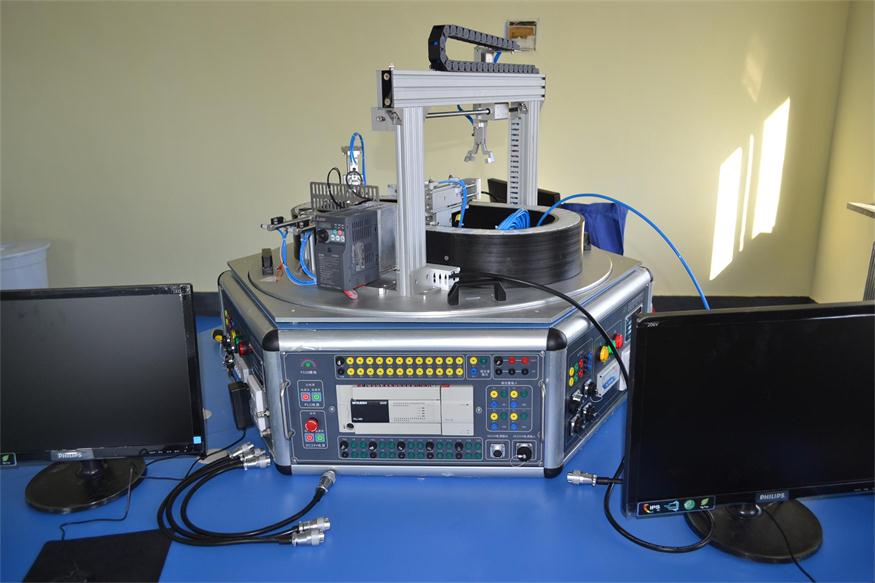

PLC技能實訓工作島
一、功能
1. 該設備需要用工作任務確定課程目標，選擇課程內容，制定專業教學計劃
2. 將課本結合中有關課程通過工作任務的訓練結合在一起，實現將工作任務量化為多各子任務，貫徹的新理念
3. PLC技能工作島需要很多PLC技能的實訓任務多種技術進行結合運用
4. PLC技能工作島采用適合協作實訓
5. PLC技能工作島需要能力培養為目標
6. 有不少六個典型工作任務，每個工作任務中需要有其核心內容，投標現場需提供實物
7. 工作任務該系統涵蓋了維修電工的初級、中級、高級及部分技師實訓內容
二、技術參數
1. 工作臺尺寸：≤2500mm（直徑）×775mm（高）
2. 技能工作島由能同時容納不少于6名學生在設備上進行操作，配置6臺 相當于或優于ThinkM910T I7-7700(主頻3.6)/16G/2T/DVDRW/GT730 2G獨顯/DOS/Q270主板/18L配19.5顯示器，配置6個學生椅
3. 工作臺：桌體采用≤1.5mm厚的鋼板做骨架
4. 設置有存儲柜采用≤25mm厚的實外表面貼防火板
5. 六邊形實訓控制屏，桌邊倒圓弧處理提（供證明文件包括不限于圖紙?jiān)O(shè)計方案等）。
6. 作業面均配置有電源、氣源及主機系統，面板按鍵為特殊設計，具有保護功能。
7. 載重約60Kg，操作平臺能多角度旋轉，平臺采用≤10mm厚鋁板，內置有直徑為≤850mm的平臺
三、基本配置
1. 物料送揀典型任務模型：
1) 該任務模擬多種功能（供證明文件包括不限于圖紙?jiān)O(shè)計方案等）
2) 有開發接口
3) 開發接口由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
2. 智能存儲典型任務模型：
1) 模型有多種等組成
2) 該任務模擬多種功能
3) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
3. 三相異步電動機任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學
4. 自動化裝調任務模型：該任務不同的元器件等組成
5. 觸摸屏任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
6. 基礎任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
21. PLC及配件：
PLC安裝導軌，PLC電源模塊,PLC CPU系列，模擬量擴展模塊4輸入2輸出，DP通訊模塊，SIMATIC存儲卡 4M
采用西門子或優于西門子等國際品牌產品
1、S7-1500安裝導軌6ES7590-1AE80-0AA0
2、CPU 1511-1 PN 6ES7511-1AK00-0AB0
3、存儲卡6ES7954-8LC02-0AA0
4、數字量輸入，DI 16x24VDC HF 6ES7521-1BH00-0AB0
5、前連接器，直插式工藝 6ES7592-1BM00-0XB0
6、數字量輸出6ES7522-5FF00-0AB0 DQ 8x230VAC/2A ST
7、負載電源 PM 70W 6EP1332-4BA00 120/230 V AC，24 V DC，3 A
8、數字 I/O 6ES7223-1PL32-0XB0 16 DI，24V DC / 16 DO，繼電器
9、模擬量輸出6ES7232-4HB32-0XB0 2 AO；14 位
