    LGDZ-1型電子學綜合實驗裝置能提供實驗所需的直流電源、交流電源、信號源和各種測試設備等。實驗中，唯一需要配置的是示波器。本裝置能對“模擬電子技術”、“數字電子技術”、“EDA技術及其應用”的實驗教學和課程設計進行實驗操作，同時能也能開展相關的科研工作。



二、基本實驗內容

（一）模擬電路實驗

1、常用電子儀器的使用(示波器原理及使用見實驗附錄)

2、晶體管共射極單管放大器

3、場效應管放大器

4、負反饋放大器

5、射極跟隨器

6、差動放大器

7、集成運算放大器指標測試

8、集成運算放大器的基本應用Ⅰ—模擬運算電路

9、集成運算放大器的基本應用Ⅱ—信號處理(有源濾波器)

10、集成運算放大器的基本應用Ⅲ—信號處理(電壓比較器)

11、集成運算放大器的基本應用Ⅳ—信號處理(波形發生器)

12、RC正弦波振蕩器

13、LC正弦波振蕩器

14、函數信號發生器的組裝與調試

15、壓控振蕩器

16、低頻功率放大器I—OTL功率放大器

17、低頻功率放大器II—集成功率放大器

18、直流穩壓電源I—串聯型晶體管穩壓電源

19、直流穩壓電源II—集成穩壓器

20、晶閘管可控整流電路

21、應用實驗—溫度監測及控制電路

22、綜合實驗—萬用電表的設計與調試

23、在系統可編程模擬器件設計實驗（選配Lattice模擬可編程器件ispPAC20下載板）

（二）數字電路實驗

1、晶體管開關特性、限幅器與鉗位器

2、TTL集成邏輯門的邏輯功能與參數測試

3、CMOS集成邏輯門的邏輯功能與參數測試

4、集成邏輯電路的連接和驅動

5、組合邏輯電路的設計與測試

6、譯碼器及其應用

7、數據選擇器及其應用

8、觸發器及其應用

9、計數器及其應用

10、移位寄存器及其應用

11、脈沖分配器及其應用

12、使用門電路產生脈沖信號——自激多諧振蕩器

13、單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路

14、555時基電路及其應用

15、D/A、A/D轉換器

16、智力競賽搶答裝置——綜合性實驗

17、電子秒表——綜合性實驗

18、三位半直流數字電壓表——綜合性實驗

19、數字頻率計——綜合性實驗

20、拔河游戲機——趣味性、綜合性實驗

21、隨機存取存儲器2114A及其應用——綜合性實驗

22、在系統可編程數字器件設計實驗（選配Lattice數字可編程器件ispMACH4128下載板）

三、裝置的配備

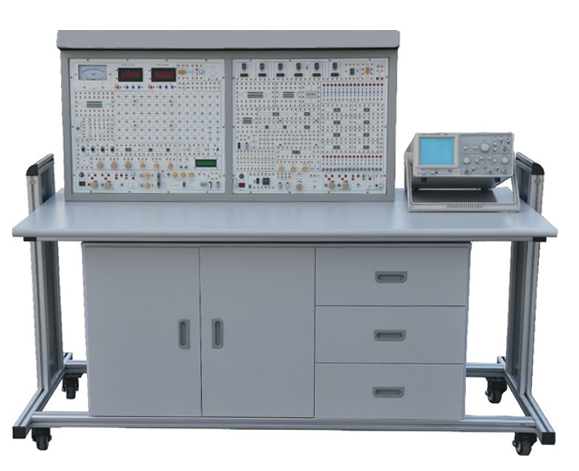

本裝置主要由實驗控制屏和實驗桌兩部分組成。

(一)實驗控制屏

1、電源系統

①供電及安全體系

單相三線220V電源輸入，經漏電保護器的電源總開關后，由接觸器通過啟、停按鈕進行操作；

設有紅色的電源指示燈和數字式交流電壓表一只，可指示電源輸入電壓；

②漏電保護體系

電流型漏電保護器，控制屏若有漏電現象，當漏電流超過一定值時，即切斷電源。

2、直流穩壓電源

① ±5V/1A和±12V/1A各兩路，均具有短路軟截止自動恢復保護功能；

② 0.0～30V/1A連續可調電源兩路，具有短路軟截止自動恢復保護功能，帶數顯電壓表切換指示；

③ 將兩路0～30V電源通過適當?shù)倪B接，可得到輸出為0～±30V連續可調或0～60V連續可調的電源。

3、工頻電源

① 交流0～250V(UB)和0～25V/1A(UA)連續可調電源一路(市電經單相自耦調壓器輸出后，再經隔離降壓變壓器輸出)，操作“電壓指示切換”開關，數顯電壓表分別指示UA和UB電壓值。

② 控制屏左右側電源插座輸出220V市電。

4、函數信號發生器

本函數信號發生器是一種新型高精度信號源，儀器外形美觀、新穎，操作直觀、方便，具有數字頻率計及輸出電壓的顯示功能，儀器功能齊全、各端口具有保護功能，能有效地防止輸出短路和外電路電流的倒灌對儀器的損壞，從而大大提高了整機的可靠性。

（二）主要技術性能：

1、函數信號發生器頻率范圍為0.2Hz～2MHz；頻率分七檔；頻率調整率0.1～1；輸出正弦波、方波、三角波、脈沖波、斜波五種波形；輸出阻抗50Ω；輸出信號類型有調頻、掃頻；掃頻類型線性、對數；掃頻速率5s～10ms；輸出電壓幅度20VP-P(1MΩ)、10VP-P(50Ω)；輸出短路保護，抗輸入電壓±35V(1分鐘)；對稱度調節20%～80%。

頻率計測量精度6位±1%±1個字；分辨率0.1Hz；外測頻范圍1Hz～25MHz；外測頻靈敏度100mV。

TTL/CMOS輸出幅度：低電平≤0.6V，高電平≥2.8V；輸出阻抗600Ω；輸出短路保護，抗輸入電壓±35V(1分鐘)。

2、脈沖信號發生器

① 單次脈沖源，正負各兩路脈沖輸出、四路正脈沖輸出；

② 計數脈沖，頻率0.5Hz～300kHz連續可調；

③ 標準頻率脈沖點（Qn=4194304Hz/2n）22個。

3、測試儀器儀表

（1）晶體管測試儀：外接示波器，可測PNP型和NPN型中、小功率晶體管共發射極輸出特性曲線及放大倍數等參數。

（2）數字集成電路測試儀：能判斷常用的TTL、CMOS系列集成塊的好壞，破譯集成塊型號以及同類型號代換查詢。

（3）雙路數字式真有效值交流毫伏表（兩只表）：本儀器能對正弦波、三角波、方波等信號的有效值進行精確測量，量程0.2mV～600V(有效值)，分六檔量程，分辨率：0.1mV，測量頻率范圍為10Hz～2MHz，輸入阻抗約100kΩ±10%，測量誤差(以1kHz為基準)±0.5%讀數值±2個字。

（4）等精度數顯頻率計：該頻率計具有寬測量范圍、高精度、高靈敏度等特性。以高速低功耗CPLD器件為核心模塊。配備高靈敏度的模擬變換電路與邏輯控制CPU。頻率計的測量范圍0.5Hz～100MHz，8位LED顯示，阻抗1MΩ與小于40pF并聯。

（5）兩組直流數字電壓/電流表（共有四只表）：直流數字電壓表/電流表由三位半A/D轉換器ICL7107和四個LED共陽極紅色數碼管等組成，電壓表量程分200mV、2V、20V、200V四檔，輸入阻抗為10MΩ，精度0.5級；電流表量程為2mA、20mA、200mA、2000mA四檔，精度0.5級，琴鍵開關切換選擇，設有保險絲保護功能，使用安全可靠。

（6）多功能邏輯測試筆：具有測定高電平、低電平、中間電平、高阻態及脈沖五個功能。

石英數字鐘：具有顯示時間、設定及報警等功能。

（7）譯碼顯示：設有六位十六進制七段譯碼顯示器及兩位無譯碼數碼管(共陽、共陰各一只)。

（8）電平顯示：16位LED電平顯示器。

（9）邏輯電平開關：16位開關電平輸出。

（10）撥碼開關：六位可逆十進制撥碼開關組。

（11）揚聲器：8Ω/0.5W喇叭一只。

（12）指針式精密直流毫安表(帶鏡面)：1mA一只。

（三）實驗功能板

1、實驗功能板有兩塊：一塊作數電實驗用，另一塊作模電實驗用，正面印有元器件圖形符號、字符及連線，反面有相應連線并焊好相應器件。

2、器件插座：集成電路插座，采用高可靠圓腳雙列直插式，設有8P 2只、14P 8只、16P 6只、20P 2只、24P 1只、28P 1只及40P 3只插座；分立器件插座，用作插電阻、電容、電位器、三極管和穩壓塊等，采用鍍銀長紫銅管，器件接觸可靠。

3、數、模電實驗功能板均設有可裝、卸固定線路實驗小板的插座四只。配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板、OTL功率放大器實驗板及數字EDA、模擬EDA下載板各一塊，可采用固定的線路及靈活組合相關的實驗。（投標現場提供樣品）

4、實驗連接點、測量點：采用高可靠防轉疊插座及測試彎針。

5、提供振蕩線圈、繼電器、撥碼盤開關、按鈕開關、晶振、橋堆、二極管、音樂電路、蜂鳴器、電容、數只多圈精密電位器及碳膜電位器等實驗元器件。

（四）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，用于安裝實驗控制屏和實驗工作，設有兩個抽屜。桌子右側設置了放置示波器用的可拆卸擱板一塊。
