LG-BCNY01型 智能農業實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、硬件資源
1、 箱體參數

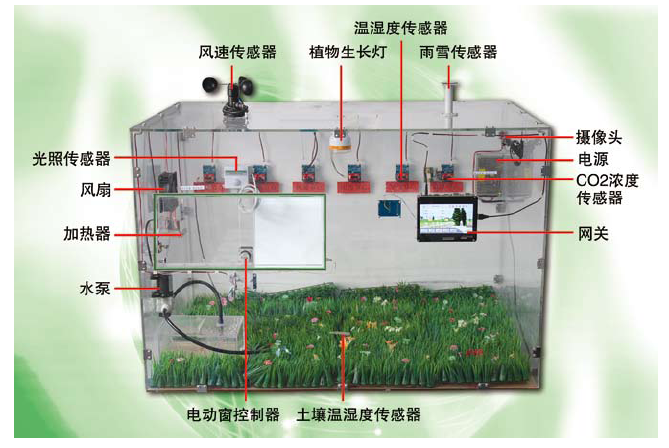

LG-BCNY01型 智能農業實驗系統整體采用亞克力高強度透明材料制成，產品長寬高尺寸為：120cm*80cm*80cm；
2、 主控制器（核心板）
CPU：三星四核 Cortex-A9；
內置顯卡：Mali-400 MP；
內存：2GB DDR3 1600MHz 超強帶寬64位內存；
存儲器：4GB EMMC 4.5 存儲；
主頻：1.6GHz；
功耗：低功耗動態電源管理，核心板*小功耗0.8W；
核心板尺寸：長6cm *寬5.5cm *0.28cm；
3、 主控制器（底板）
底板尺寸：長26.2cm *寬16.5cm；
SPI：SPI總線接口；
SPK：8歐1W喇叭接口；
顯示屏：數字RGB TTL接口，10.1寸電容屏；
LVDS POWER ：標準LVDS電源接口；
LVDS DATA：標準LVDS數據接口；
WIFI模塊： Realtek8188，支持802.11b/g/n；
藍牙模塊RDA5876A ：支持V2.1+EDR；
3G模塊：華為3G模塊EM770W ，3G天線，支持全頻段；
SIM卡接口；
SD卡：SD卡接口，*高可支持64GB；
Boot Swith：啟動設置開關（可選eMMC,SD啟動方式）；
User KEY：用戶按鍵（軟件可自定義）；
ADC：模擬ADC接口；
Power KEY：系統開機鍵；
Rst KEY：系統開機鍵；
Uart：4路串口；
Power ON/OFF：系統總開關；
DC in：電源輸入；
Buzzer：蜂鳴器；
網卡：自適應10/100M網卡；
音頻：I2S 2.1聲道 音頻接口；
USB Host：4路USB HOST接口；
TV in：模擬視頻輸入接口，*大輸入1024×768；
Camera：500W高清攝像頭，自動對焦功能；
VGA：模擬視頻輸出，*大可支持1280×720；
HDMI：HDMI接口，*大可支持1920×1080；
4、zigbee部分
LG-BCNY01型 智能農業實驗系統共含12個Zigbee模塊，用于網關與各傳感器節點之間通信。Zigbee具體參數如下：
TI CC2530，內置增強型8位51單片機和RF收發器；
含有豐富的I/O端口、內置溫度傳感器、串口、A/D和各種常用外圍接口等；
符合IEEE802.15.4/ZigBee標準規范，頻段范圍2045M-2483.5M；
無線數據傳輸速率約為20~250 kb/s，通訊距離在300米左右；
具有片內256K的可編程Flash，和8K的RAM；
工作電壓2.0V-3.6V，超低功耗，支持休眠及喚醒功能；
5、傳感器部分
（1）三杯式風速傳感器 1個
RS232通訊型；
電源：DC 12；
量程：0-30m/s；
啟動風力：0.4~0.8m/s；
重量:≤0.5Kg；
（2）雨雪傳感器 1個
加熱電壓：3-5±0.2V（DC）；
工作電流：<3mA；
響應時間：≤100mS；
檢測面積：50mm*34mm；
輸出信號：高/低電平信號和模擬信號；
模擬輸出：0-5V；
工作溫度：0-60℃（標稱溫度20℃）；
工作濕度：95%RH 以下非結露（標稱濕度65%RH）；
使用壽命：2年；
尺寸大?。耗K（37mm×13mm×12mm）探頭（50mm×50mm×10mm）；
重量大小：16g；
（3）CO2濃度傳感器1個
測量范圍： 0～5000ppm（量程可選擇）；
分辨率： 5ppm（0～2000ppm）；
10ppm（2000～5000ppm）；
精確度： ±50ppm；
重復性： ±30ppm；
響應時間： 小于30S；
預熱時間： 3分鐘；
工作溫度： 0～60℃；
工作濕度： 0%～90%RH（無凝結）；
存儲溫度: -20～60℃；
工作電壓： 4～6V；
工作電流：*大電流小于100mA，平均電流小于50mA；
壽命： 大于5 年；
（4）空氣溫濕度傳感器1個
類型：貼片型溫濕度傳感器芯片；
輸出：全量程標定，兩線數字輸出；
濕度測量范圍：0～100%RH；
濕度測量范圍：-40～+123.8℃；
濕度測量精度：±2%RH
溫度測量精度：±0.3℃
響應時間：<8s
功耗：低功耗 (typ. 30μW)
（5）光照度傳感器1個
供電：DC 12V；
輸出類型：RS232；
測量范圍：0~200000Lux；
精度：≤±3 %FS；
分辨率：1Lux 或20Lux；
響應時間：小于2 秒；
穩定性：≤±1 %FS；
工作環境：溫度-30～80℃ 濕度10～90%RH；
儲存環境：溫度-30～80℃ 濕度10～90%RH；
重量：<300g；
產品外形：109×85×41mm；
功耗：<0.5W ；
安裝：壁掛式；
（6）土壤溫濕度傳感器1個
供電電壓：2.4~5.5V；
測溫范圍：-40~+123.8℃；
測溫精度：±0.5℃；
測濕范圍：0~100%RH；
測濕精度：±4.5%RH；
功耗：80μW（12位測量，1次/s）；
（7）植物生長燈、水泵、換氣扇、加熱器各1個
供電電壓：DC 12V；
（8）電動窗1個，內含：
步進電機1個
微動開關2個
二、軟件資源：
1、 主控制器單元：實現對各個環境節點的信息采集與控制，設置各個環境節點的控制參數；
Linux3.5.0內核；
c ramfs+yaffs2文件系統；
Qt4.7圖形界面；
全部硬件外設接口驅動程序；
2、 數據傳輸單元：通過zigbee實現各個傳感器節點的數據傳輸；
基于Z-Stack2007協議棧組網；
基于IAR 51集成開發環境的工程仿真調試環境；
支持tinyOS和contiki OS操作系統；
支持基于IPV6協議棧進行組網；
3、 環境檢測單元：雨雪檢測系統、二氧化碳檢測系統、空氣溫濕度檢測系統、土壤溫濕度檢測系統、風速檢測系統、光照強度檢測系統；
4、 環境控制單元：換氣系統、溫控系統、灌溉系統、窗控系統、光照補償系統；
5、 客戶端軟件：提供上位機客戶端軟件，遠程實現主控制單元的所有功能；
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、 箱體參數
LG-BCNY01型 智能農業實驗系統整體采用亞克力高強度透明材料制成，產品長寬高尺寸為：120cm*80cm*80cm；
CPU：三星四核 Cortex-A9；
內置顯卡：Mali-400 MP；
內存：2GB DDR3 1600MHz 超強帶寬64位內存；
存儲器：4GB EMMC 4.5 存儲；
主頻：1.6GHz；
功耗：低功耗動態電源管理，核心板*小功耗0.8W；
核心板尺寸：長6cm *寬5.5cm *0.28cm；
3、 主控制器（底板）
底板尺寸：長26.2cm *寬16.5cm；
SPI：SPI總線接口；
SPK：8歐1W喇叭接口；
顯示屏：數字RGB TTL接口，10.1寸電容屏；
LVDS POWER ：標準LVDS電源接口；
LVDS DATA：標準LVDS數據接口；
WIFI模塊： Realtek8188，支持802.11b/g/n；
藍牙模塊RDA5876A ：支持V2.1+EDR；
3G模塊：華為3G模塊EM770W ，3G天線，支持全頻段；
SIM卡接口；
SD卡：SD卡接口，*高可支持64GB；
Boot Swith：啟動設置開關（可選eMMC,SD啟動方式）；
User KEY：用戶按鍵（軟件可自定義）；
ADC：模擬ADC接口；
Power KEY：系統開機鍵；
Rst KEY：系統開機鍵；
Uart：4路串口；
Power ON/OFF：系統總開關；
DC in：電源輸入；
Buzzer：蜂鳴器；
網卡：自適應10/100M網卡；
音頻：I2S 2.1聲道 音頻接口；
USB Host：4路USB HOST接口；
TV in：模擬視頻輸入接口，*大輸入1024×768；
Camera：500W高清攝像頭，自動對焦功能；
VGA：模擬視頻輸出，*大可支持1280×720；
HDMI：HDMI接口，*大可支持1920×1080；
4、zigbee部分
LG-BCNY01型 智能農業實驗系統共含12個Zigbee模塊，用于網關與各傳感器節點之間通信。Zigbee具體參數如下：
TI CC2530，內置增強型8位51單片機和RF收發器；
含有豐富的I/O端口、內置溫度傳感器、串口、A/D和各種常用外圍接口等；
符合IEEE802.15.4/ZigBee標準規范，頻段范圍2045M-2483.5M；
無線數據傳輸速率約為20~250 kb/s，通訊距離在300米左右；
具有片內256K的可編程Flash，和8K的RAM；
工作電壓2.0V-3.6V，超低功耗，支持休眠及喚醒功能；
5、傳感器部分
（1）三杯式風速傳感器 1個
RS232通訊型；
電源：DC 12；
量程：0-30m/s；
啟動風力：0.4~0.8m/s；
重量:≤0.5Kg；
（2）雨雪傳感器 1個
加熱電壓：3-5±0.2V（DC）；
工作電流：<3mA；
響應時間：≤100mS；
檢測面積：50mm*34mm；
輸出信號：高/低電平信號和模擬信號；
模擬輸出：0-5V；
工作溫度：0-60℃（標稱溫度20℃）；
工作濕度：95%RH 以下非結露（標稱濕度65%RH）；
使用壽命：2年；
尺寸大?。耗K（37mm×13mm×12mm）探頭（50mm×50mm×10mm）；
重量大小：16g；
（3）CO2濃度傳感器1個
測量范圍： 0～5000ppm（量程可選擇）；
分辨率： 5ppm（0～2000ppm）；
10ppm（2000～5000ppm）；
精確度： ±50ppm；
重復性： ±30ppm；
響應時間： 小于30S；
預熱時間： 3分鐘；
工作溫度： 0～60℃；
工作濕度： 0%～90%RH（無凝結）；
存儲溫度: -20～60℃；
工作電壓： 4～6V；
工作電流：*大電流小于100mA，平均電流小于50mA；
壽命： 大于5 年；
（4）空氣溫濕度傳感器1個
類型：貼片型溫濕度傳感器芯片；
輸出：全量程標定，兩線數字輸出；
濕度測量范圍：0～100%RH；
濕度測量范圍：-40～+123.8℃；
濕度測量精度：±2%RH
溫度測量精度：±0.3℃
響應時間：<8s
功耗：低功耗 (typ. 30μW)
（5）光照度傳感器1個
供電：DC 12V；
輸出類型：RS232；
測量范圍：0~200000Lux；
精度：≤±3 %FS；
分辨率：1Lux 或20Lux；
響應時間：小于2 秒；
穩定性：≤±1 %FS；
工作環境：溫度-30～80℃ 濕度10～90%RH；
儲存環境：溫度-30～80℃ 濕度10～90%RH；
重量：<300g；
產品外形：109×85×41mm；
功耗：<0.5W ；
安裝：壁掛式；
（6）土壤溫濕度傳感器1個
供電電壓：2.4~5.5V；
測溫范圍：-40~+123.8℃；
測溫精度：±0.5℃；
測濕范圍：0~100%RH；
測濕精度：±4.5%RH；
功耗：80μW（12位測量，1次/s）；
（7）植物生長燈、水泵、換氣扇、加熱器各1個
供電電壓：DC 12V；
（8）電動窗1個，內含：
步進電機1個
微動開關2個
二、軟件資源：
1、 主控制器單元：實現對各個環境節點的信息采集與控制，設置各個環境節點的控制參數；
Linux3.5.0內核；
c ramfs+yaffs2文件系統；
Qt4.7圖形界面；
全部硬件外設接口驅動程序；
2、 數據傳輸單元：通過zigbee實現各個傳感器節點的數據傳輸；
基于Z-Stack2007協議棧組網；
基于IAR 51集成開發環境的工程仿真調試環境；
支持tinyOS和contiki OS操作系統；
支持基于IPV6協議棧進行組網；
3、 環境檢測單元：雨雪檢測系統、二氧化碳檢測系統、空氣溫濕度檢測系統、土壤溫濕度檢測系統、風速檢測系統、光照強度檢測系統；
4、 環境控制單元：換氣系統、溫控系統、灌溉系統、窗控系統、光照補償系統；
5、 客戶端軟件：提供上位機客戶端軟件，遠程實現主控制單元的所有功能；

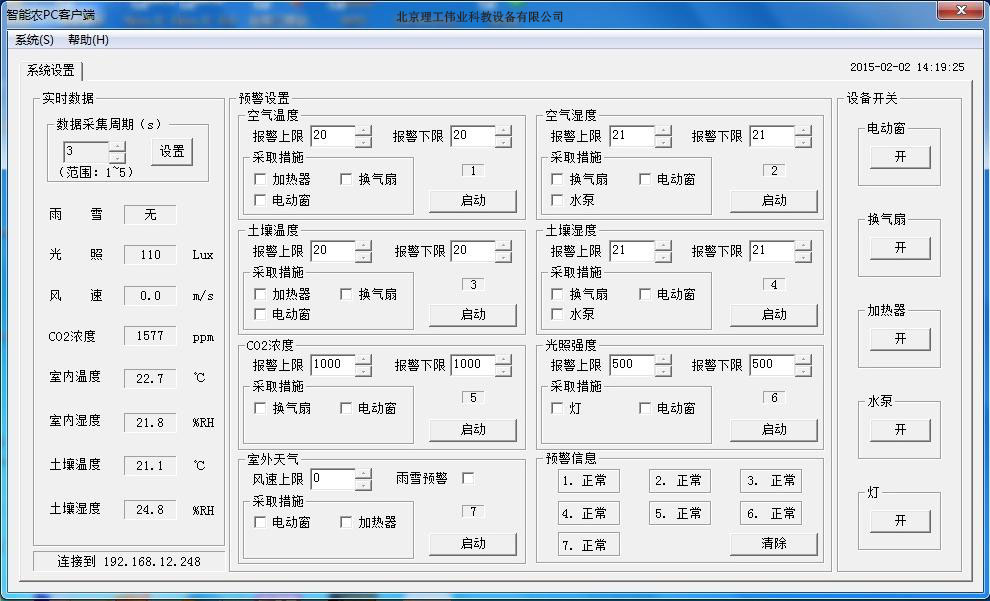

上位機客戶端軟件
6、環境自調節機制：通過主控端設置農業大棚內的環境指標參數，并與實際傳感器測量值進行比對，達到農業大棚內環境的自動調節功能。
